水利制图样板文件步骤

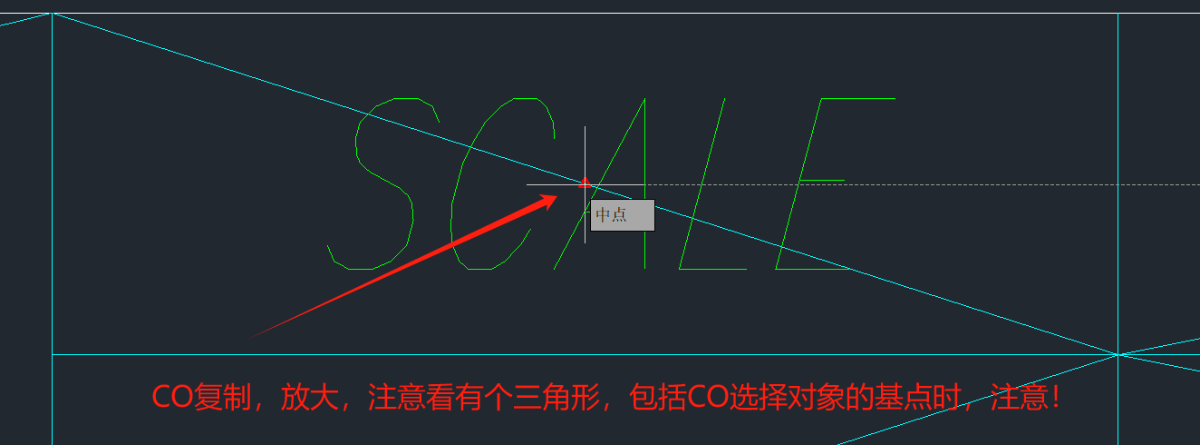

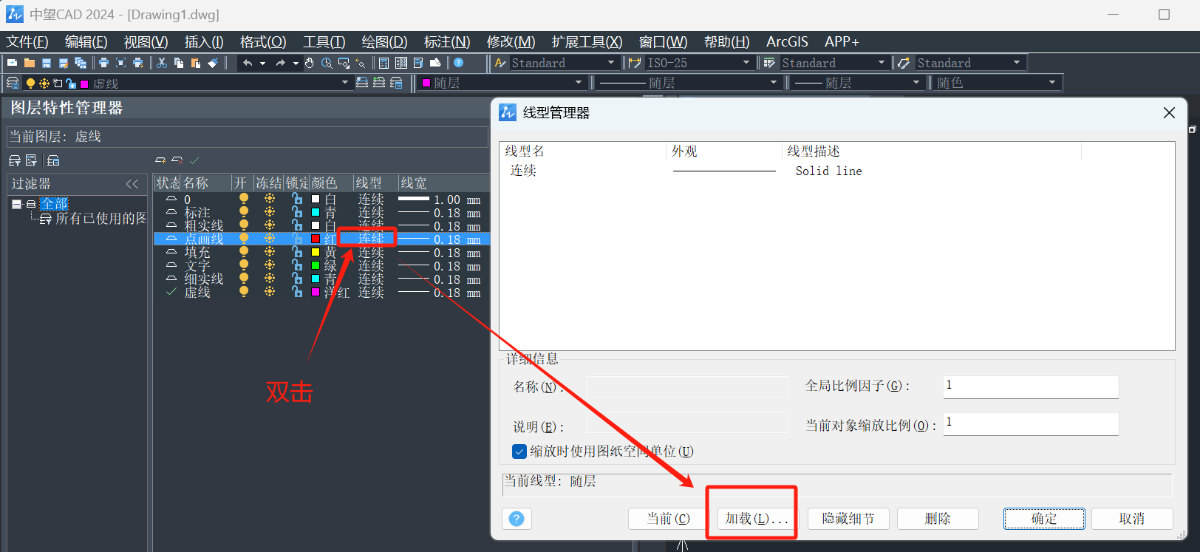

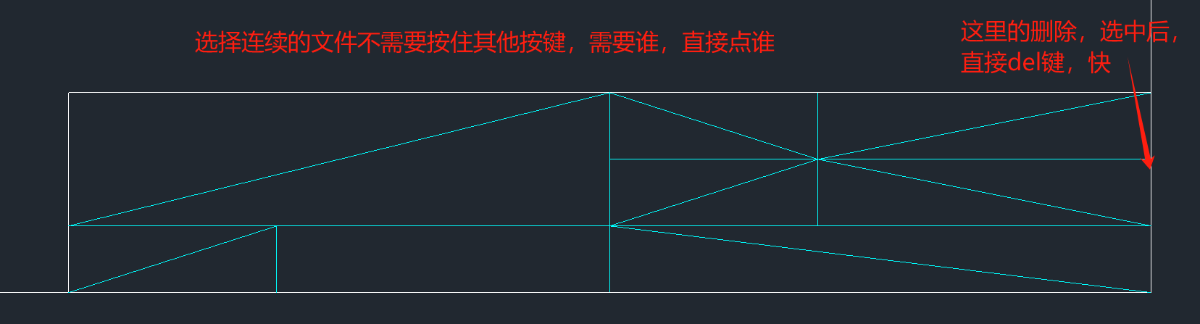

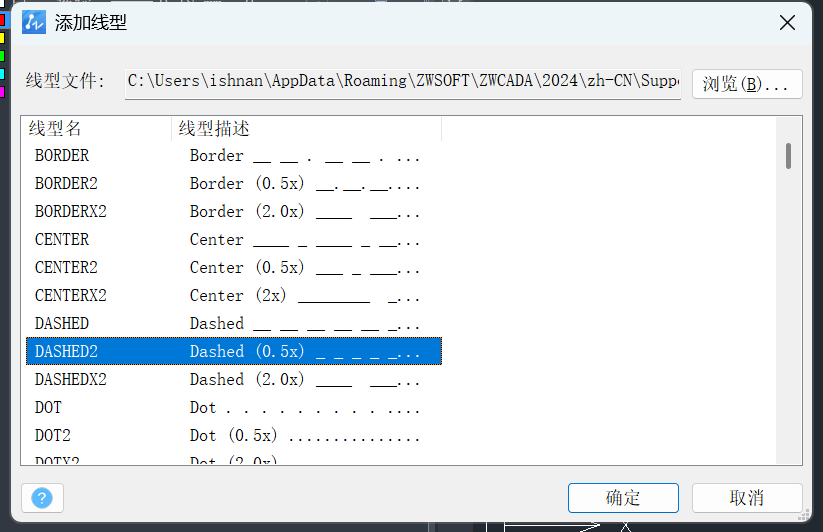

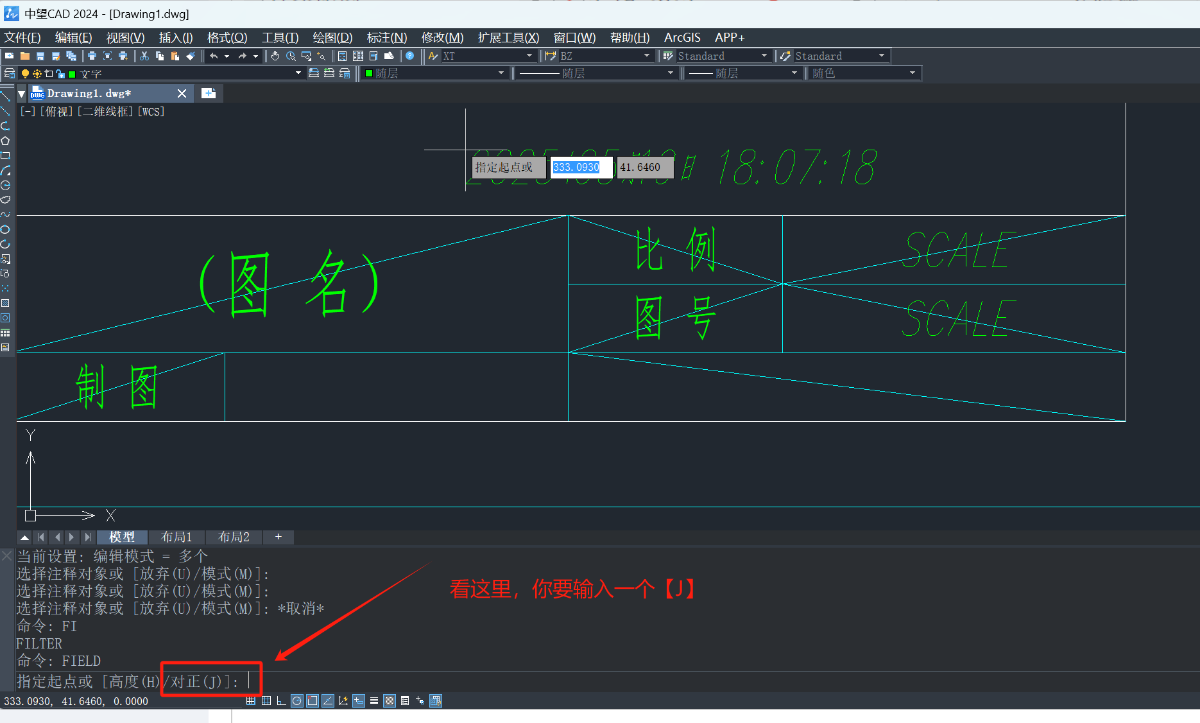

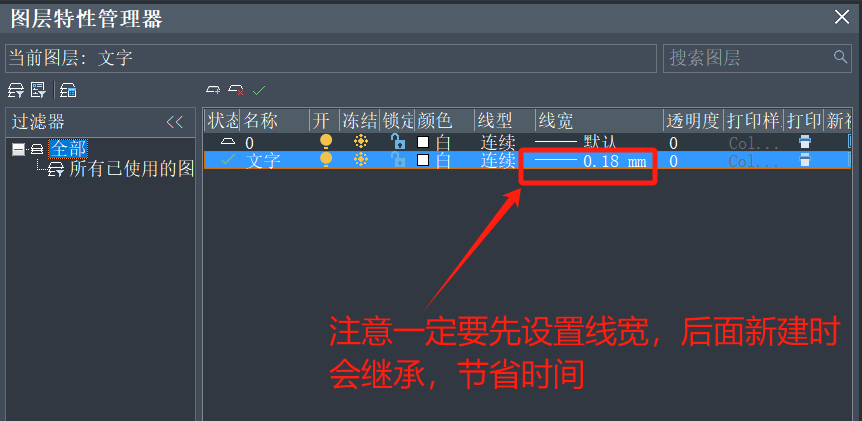

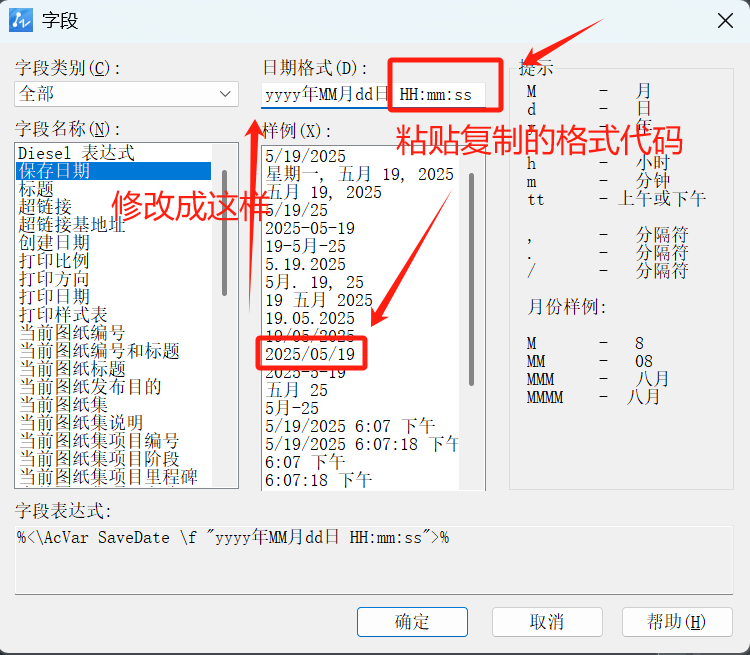

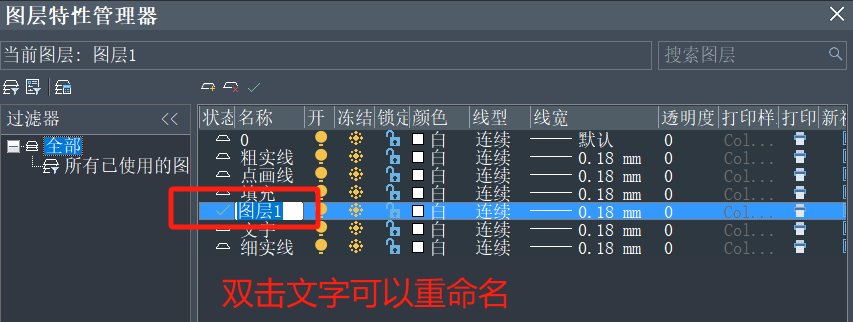

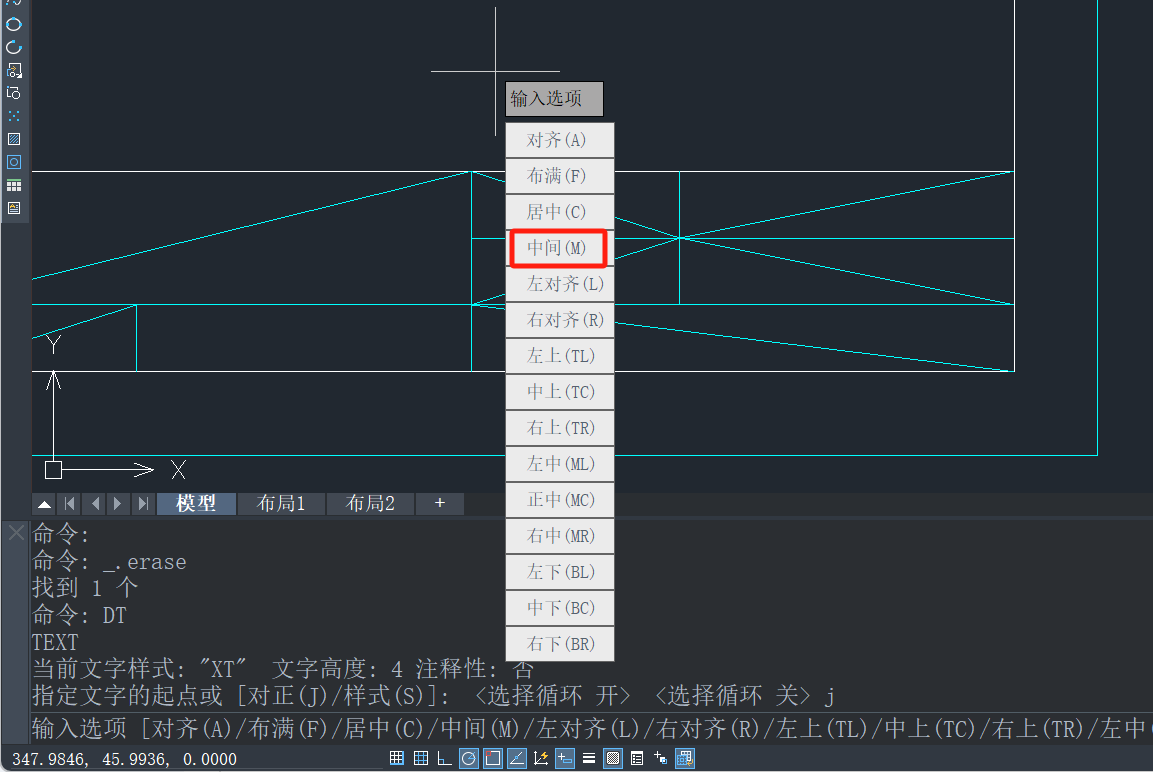

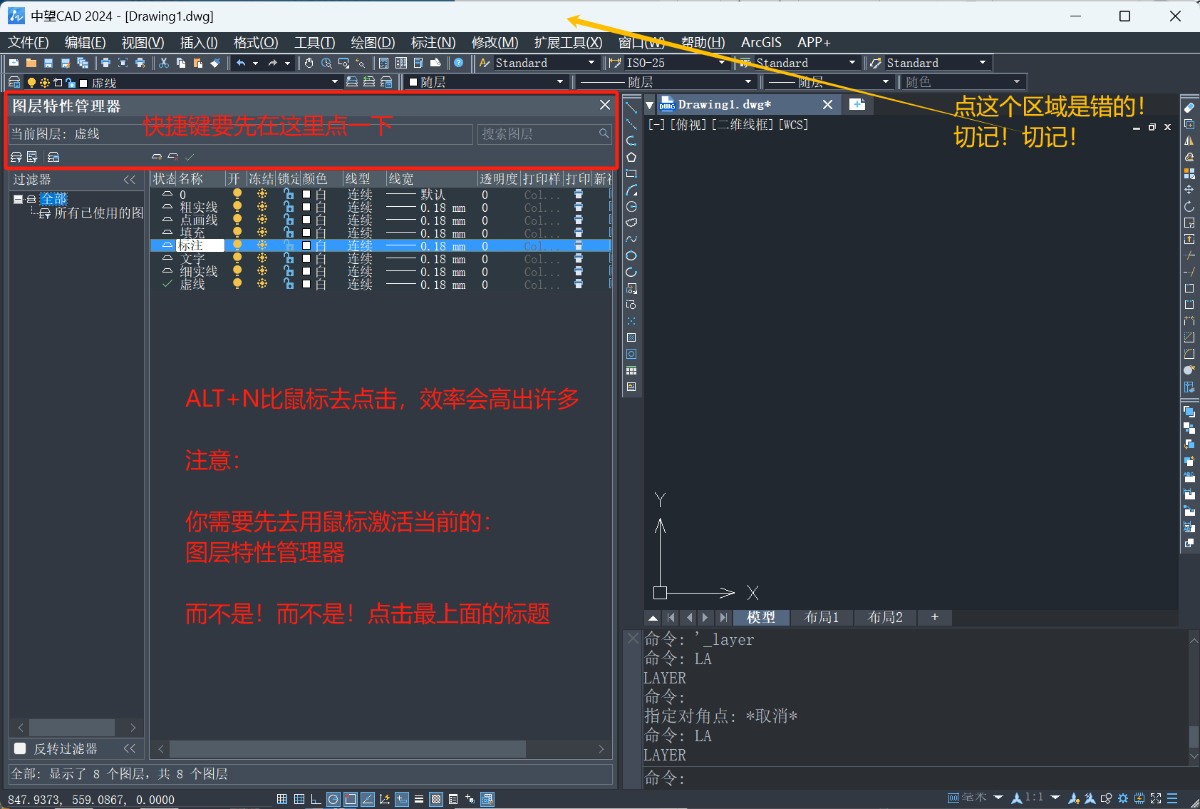

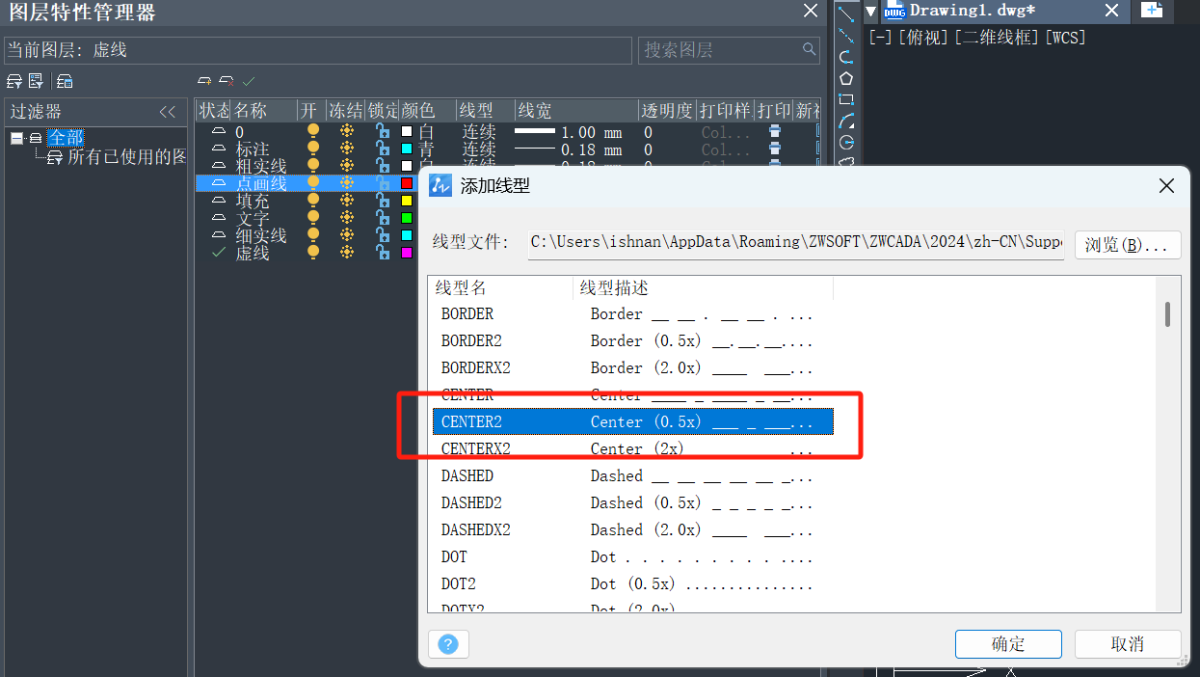

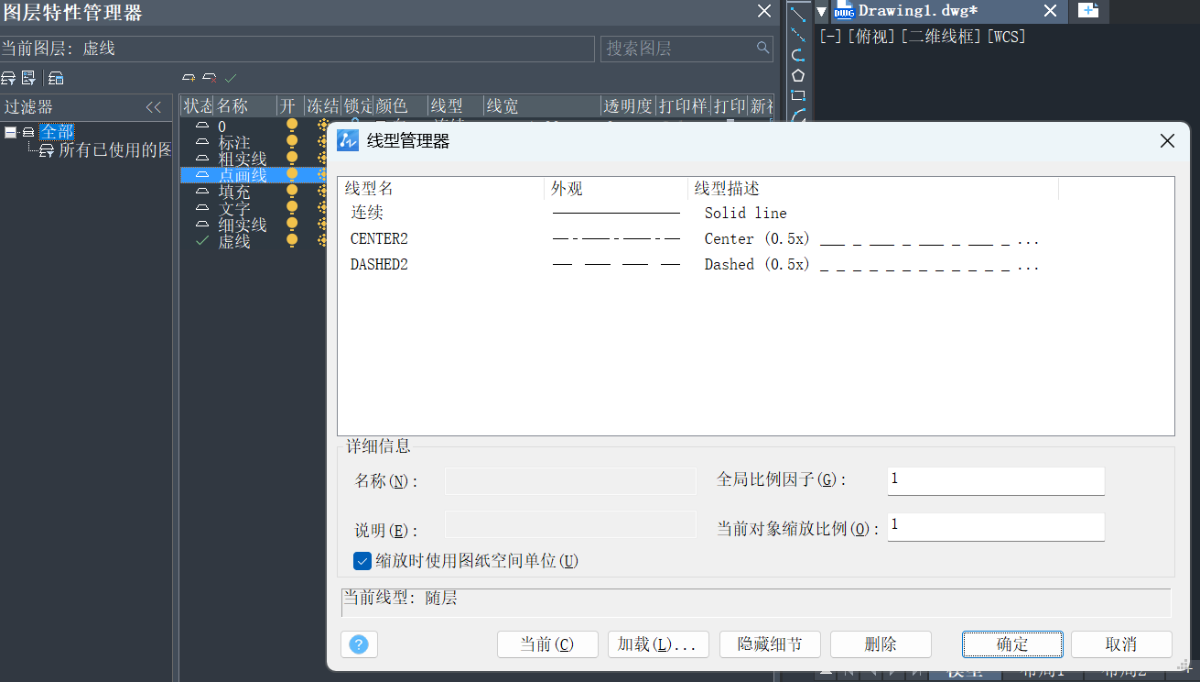

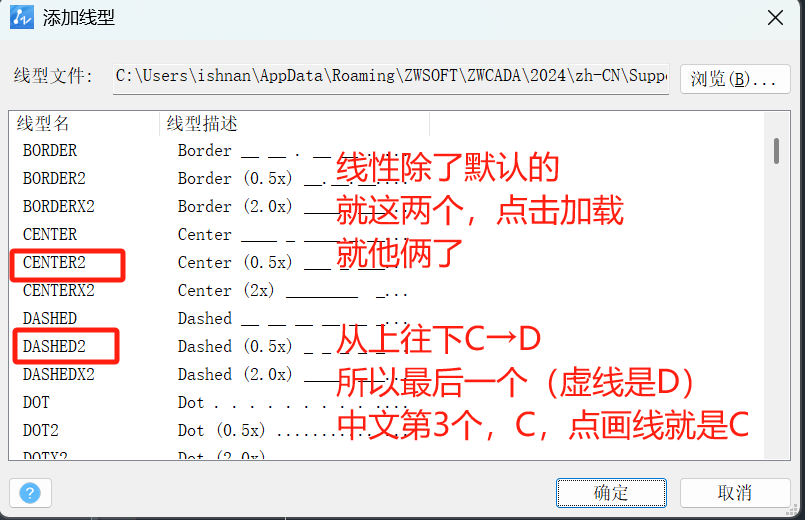

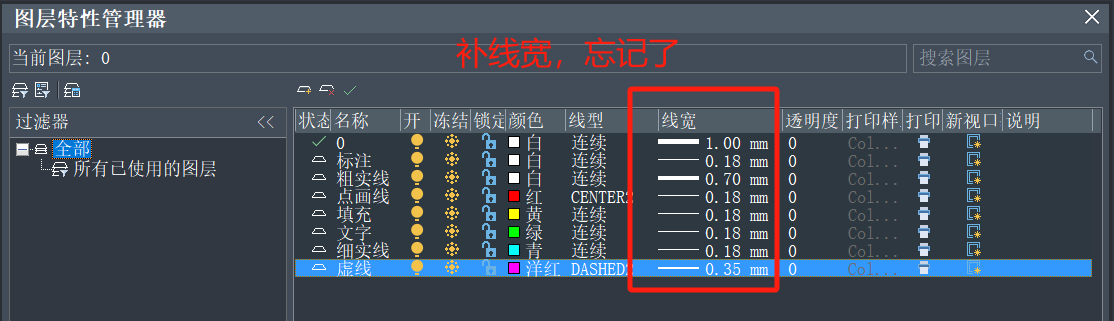

一、图层

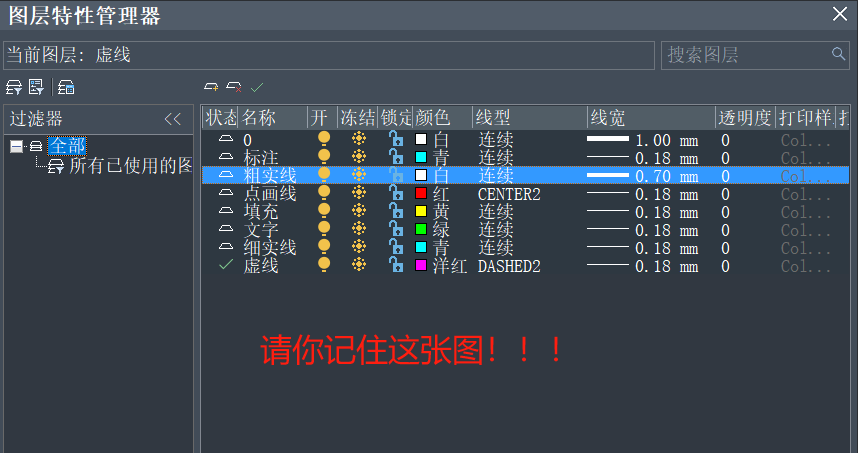

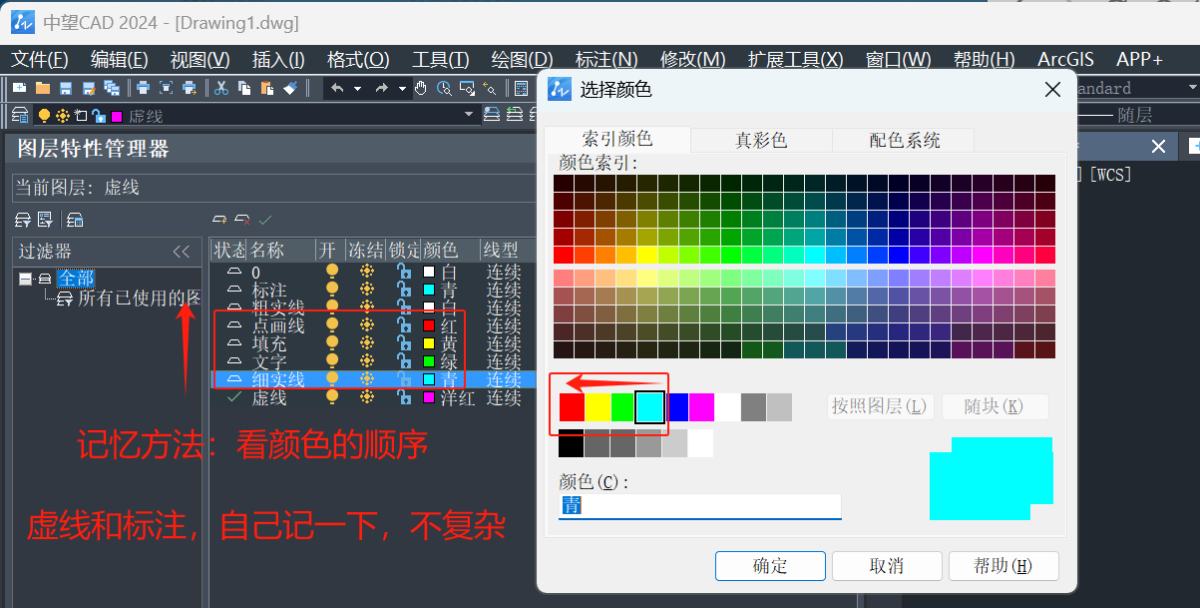

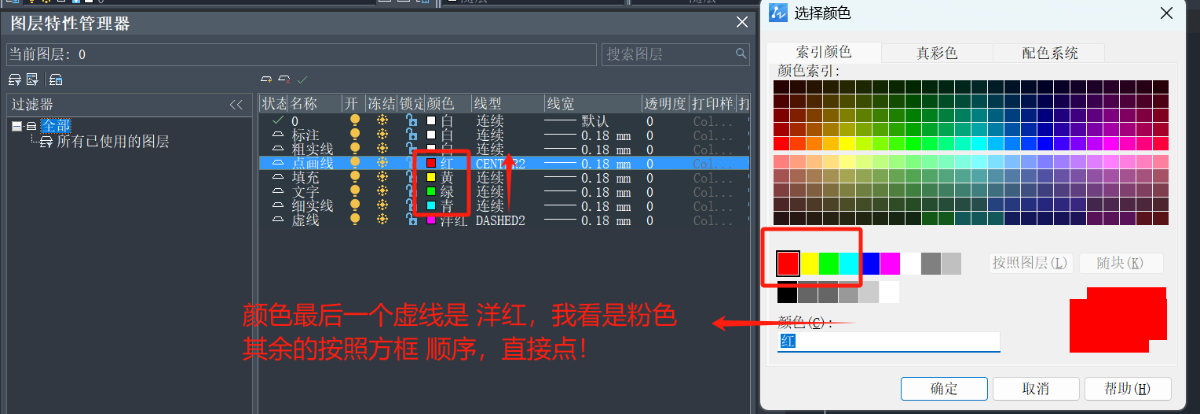

重要的事情说3遍！请你记住下面这张图，并记住颜色顺序，因为我们习惯了！

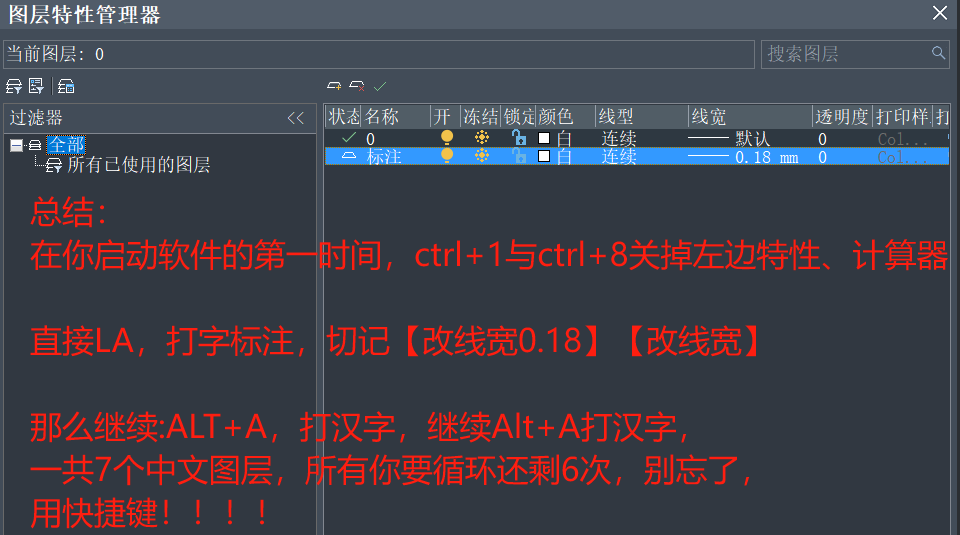

总结：

到此，图层完成了



再来看方框

按照下面的

把

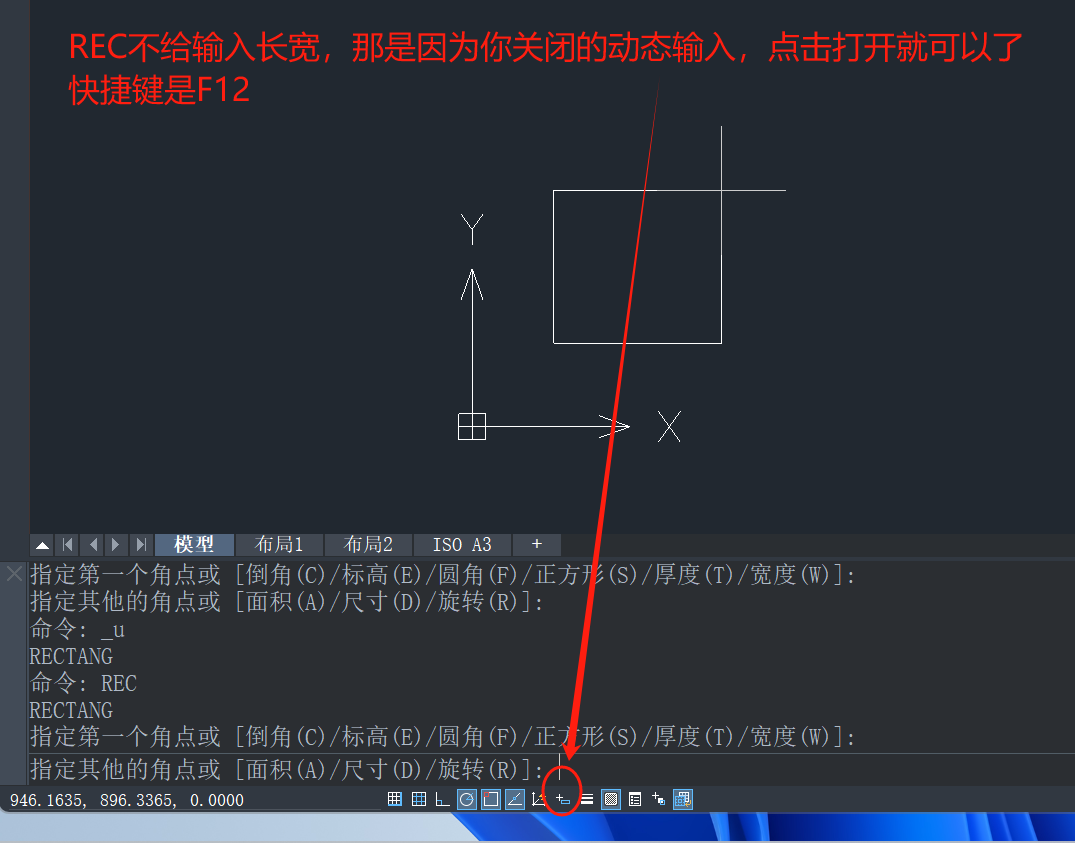

如果说不给输入尺寸，那是你关闭了动态输入，直接F12，或者按照图示

如果说REC后不给输入第一个坐标点,出现角度了，软件问题，重装解决

或者尝试

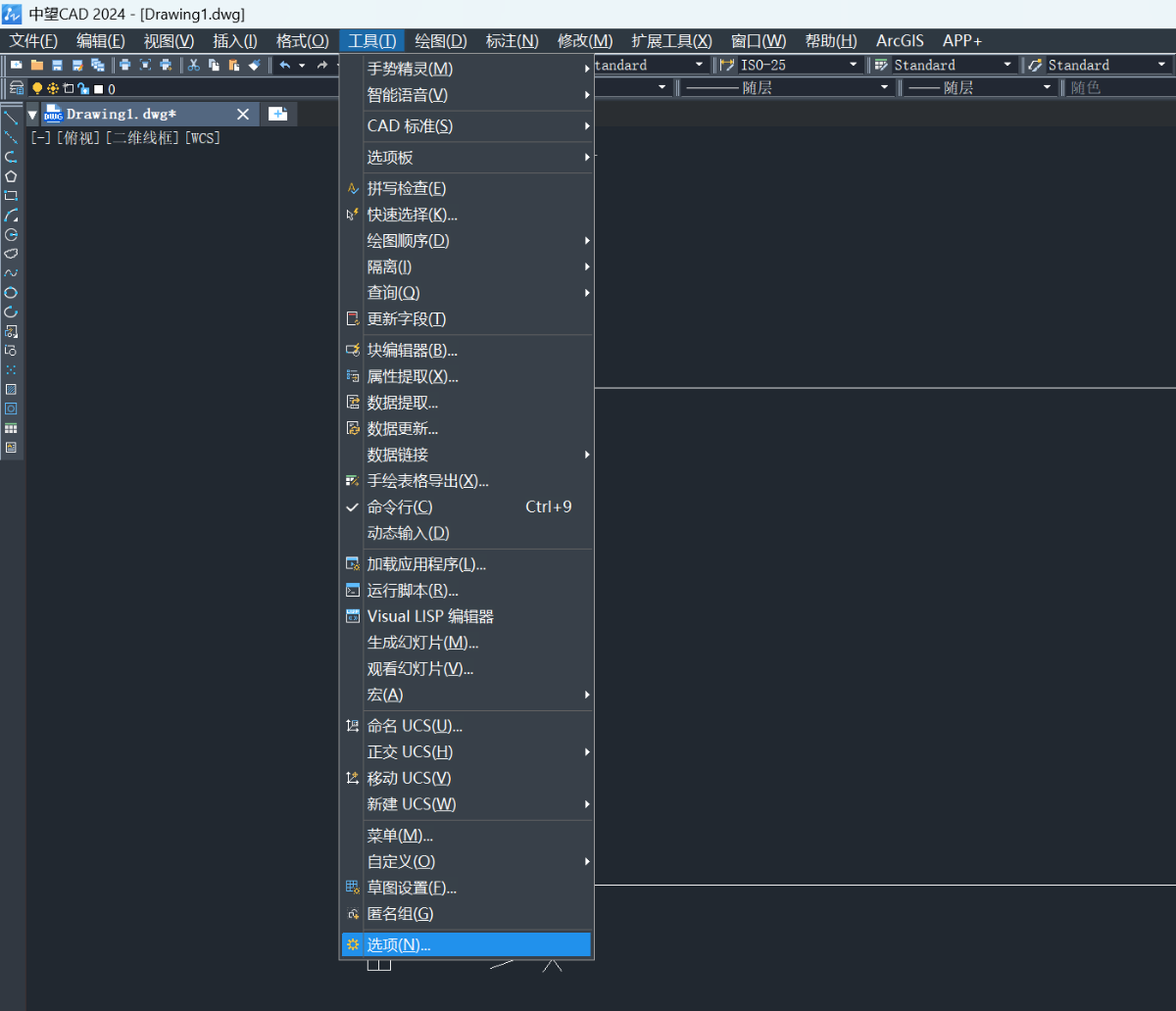

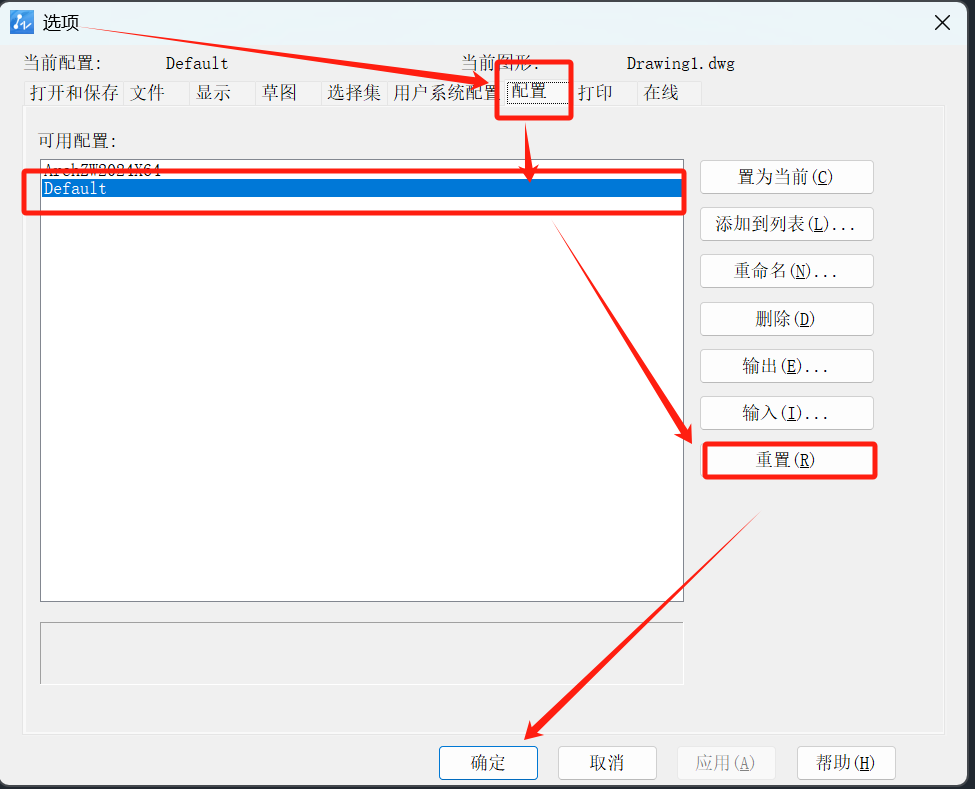

找到选项，注意！！！

在今后中，不论那个软件的，【选项】都在【工具】菜单栏下

或者你可以用命令【op】，英文全写【option就是选项的意思，好记的很！】



说到这里在提一下莫名其妙的问题，比如常见的，【我的命令窗口丢了】

怎么会丢了呢？？？

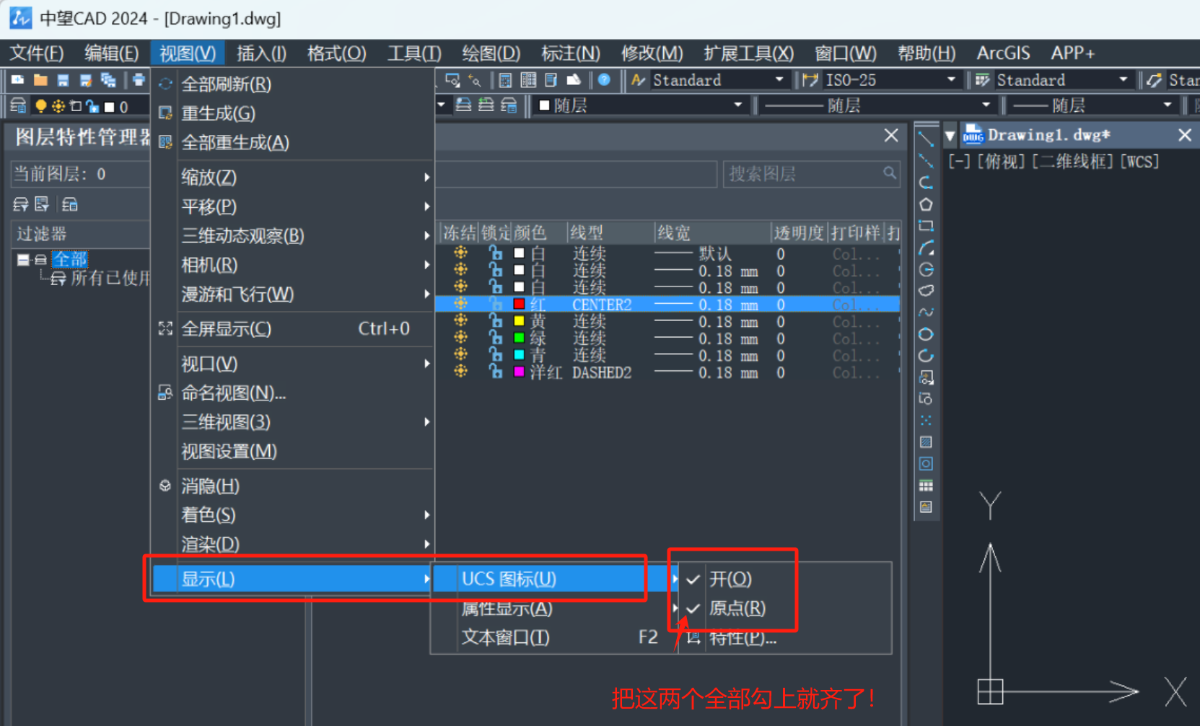

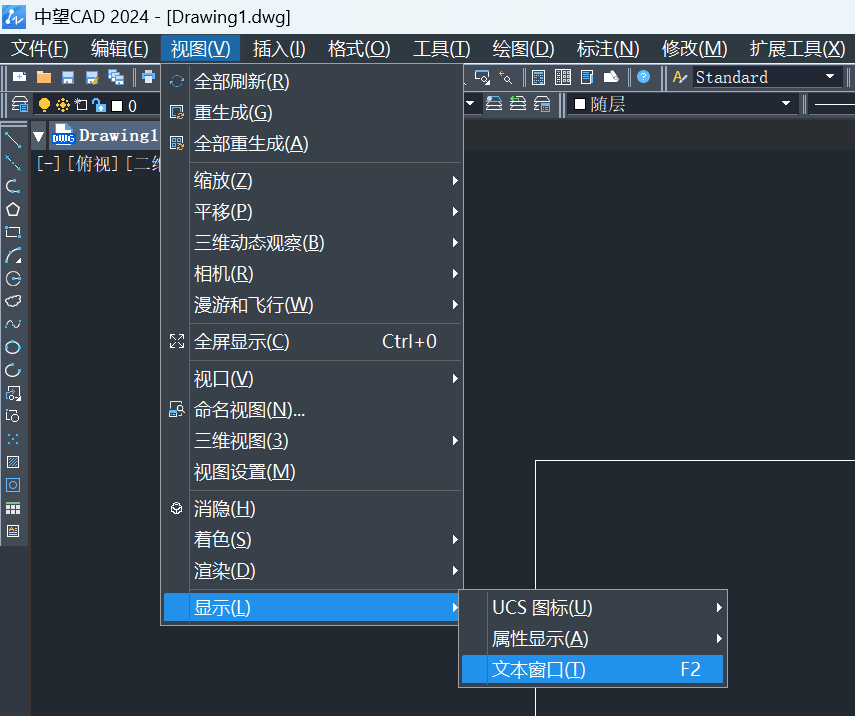

按照思路，凡是视图上面丢了的都去【视图】上面找

于是有了这个

我们看到【文本窗口】

但是我想说，这个不是你想要的！

记快捷键吧！

ctrl+9

显示隐藏命令行的！

既然都讲到这里了

再说一个

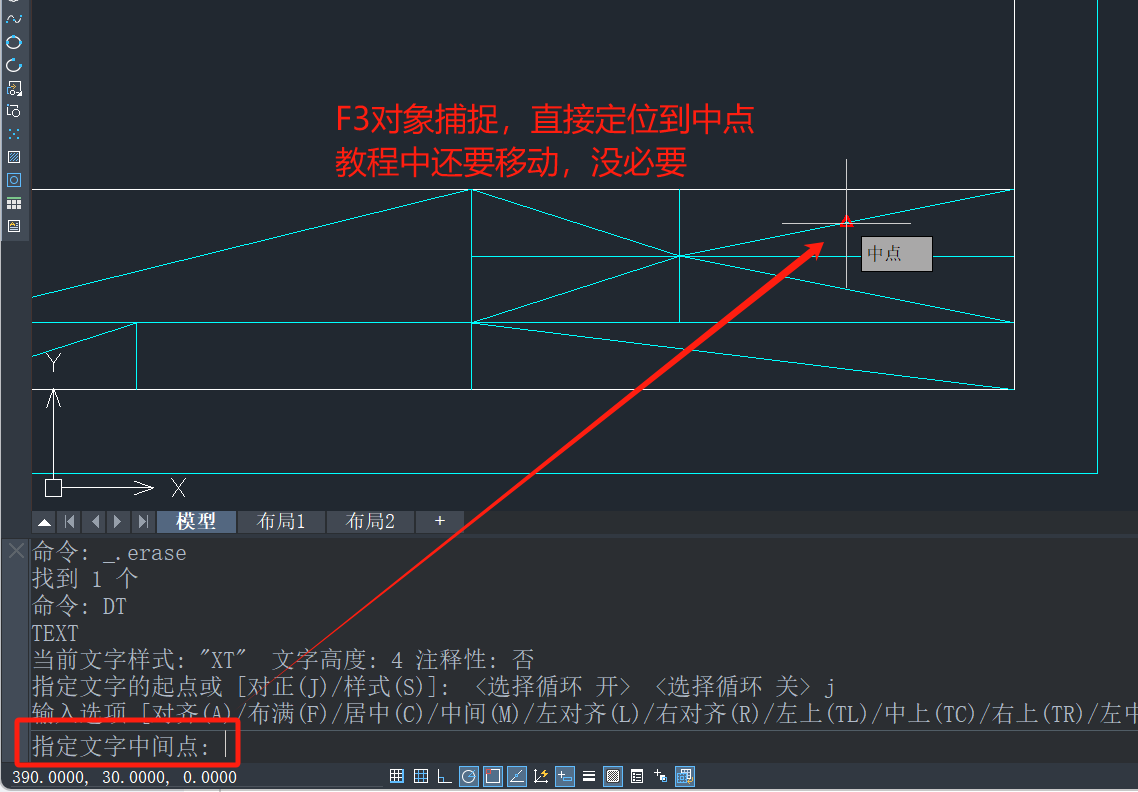

F3

打开或者关闭对象捕捉

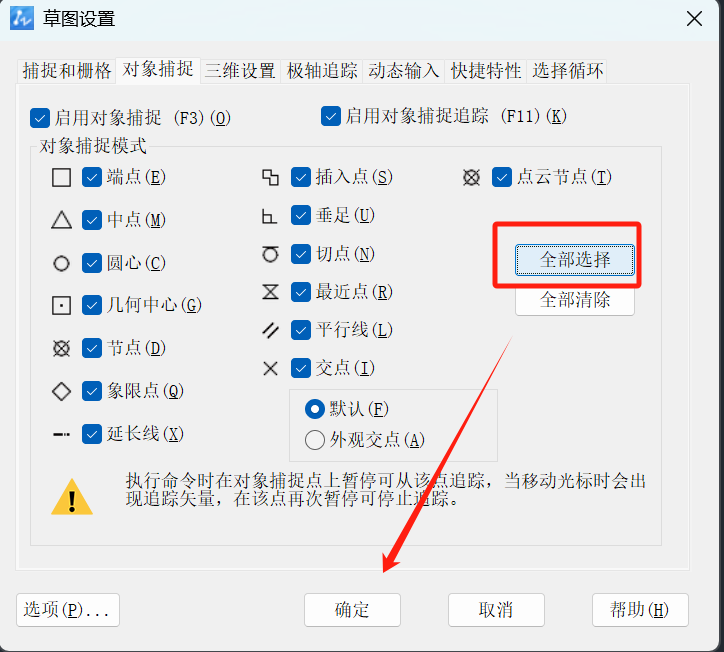

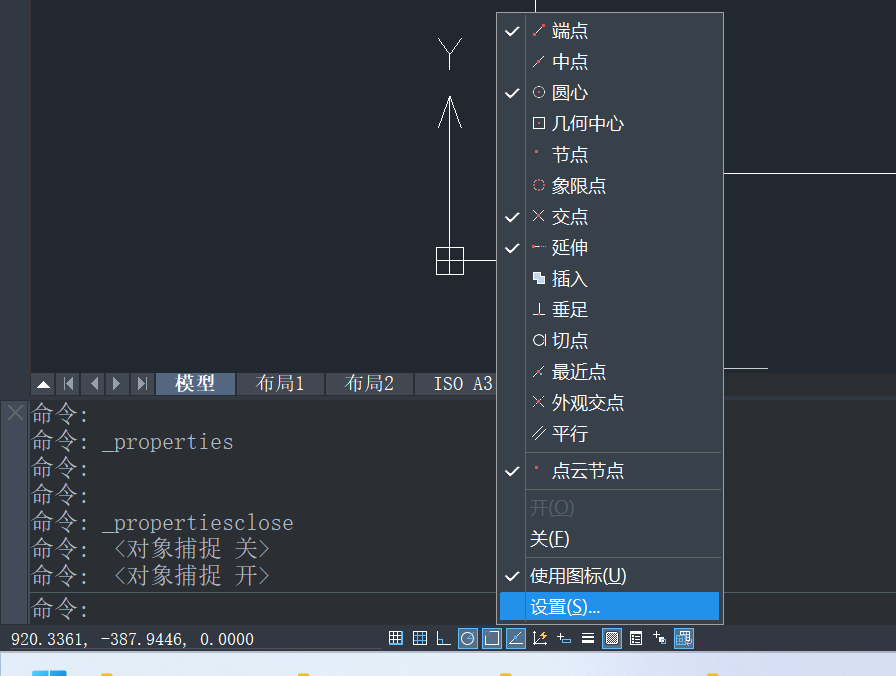

启动软件后，你可以直接干的一件事，打开

找到

设置，无脑子的，给全选上！！！

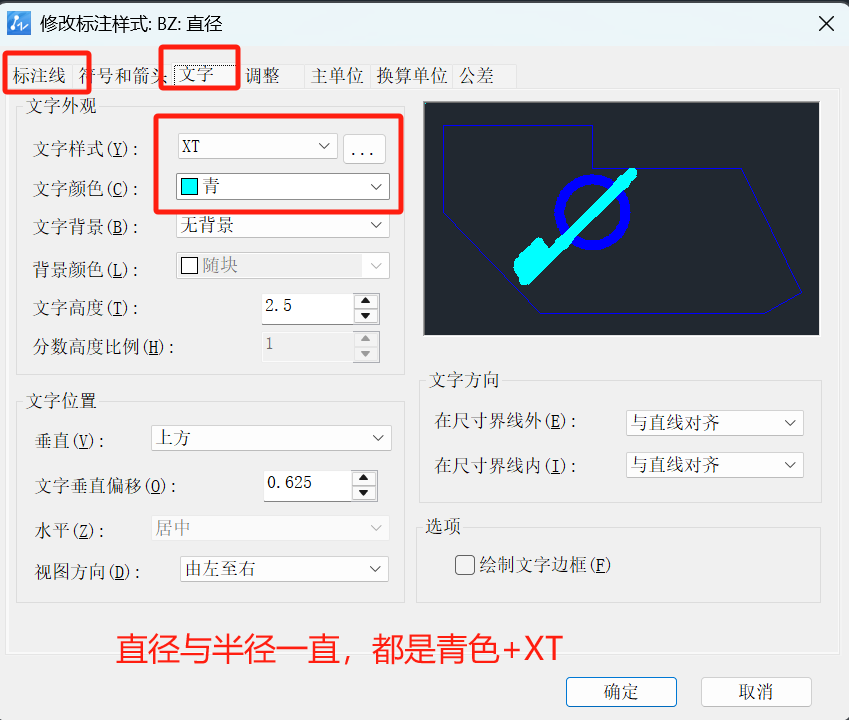

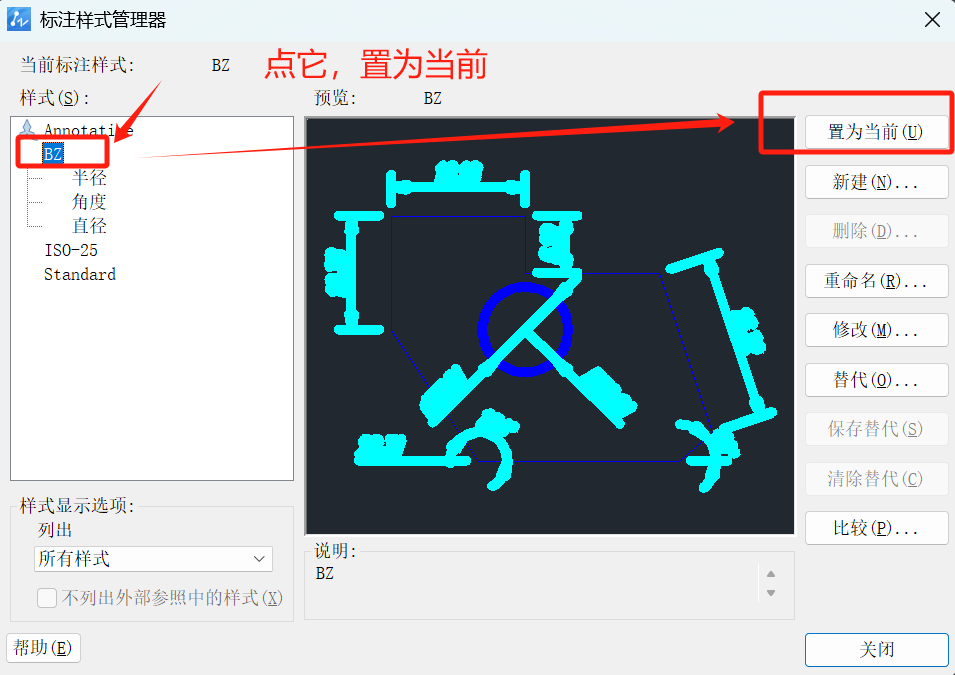

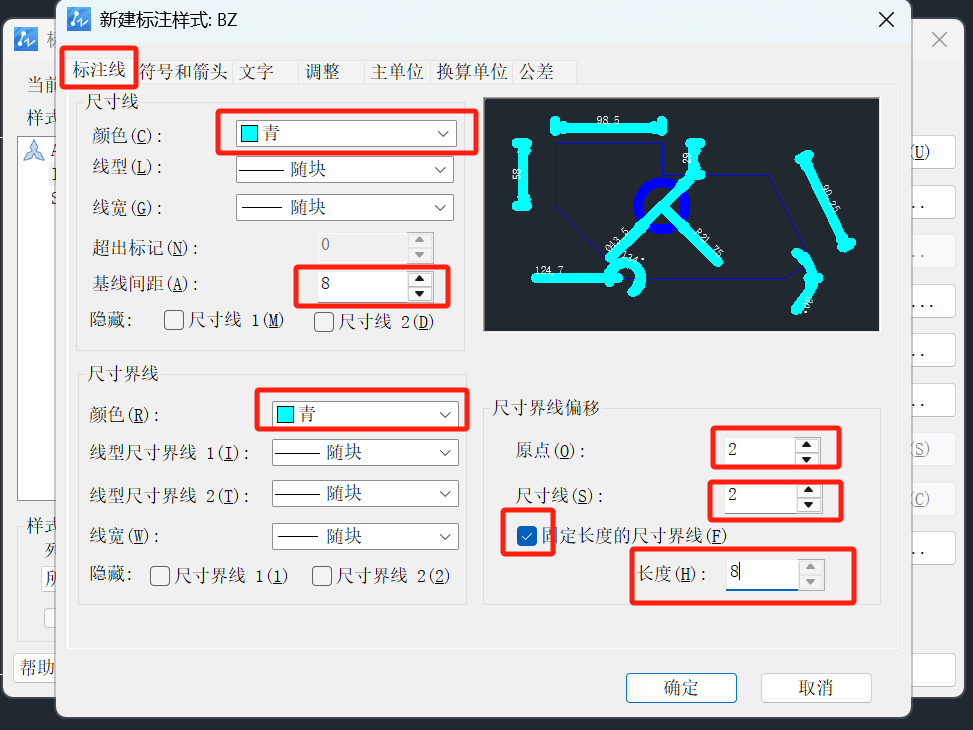

二、标注

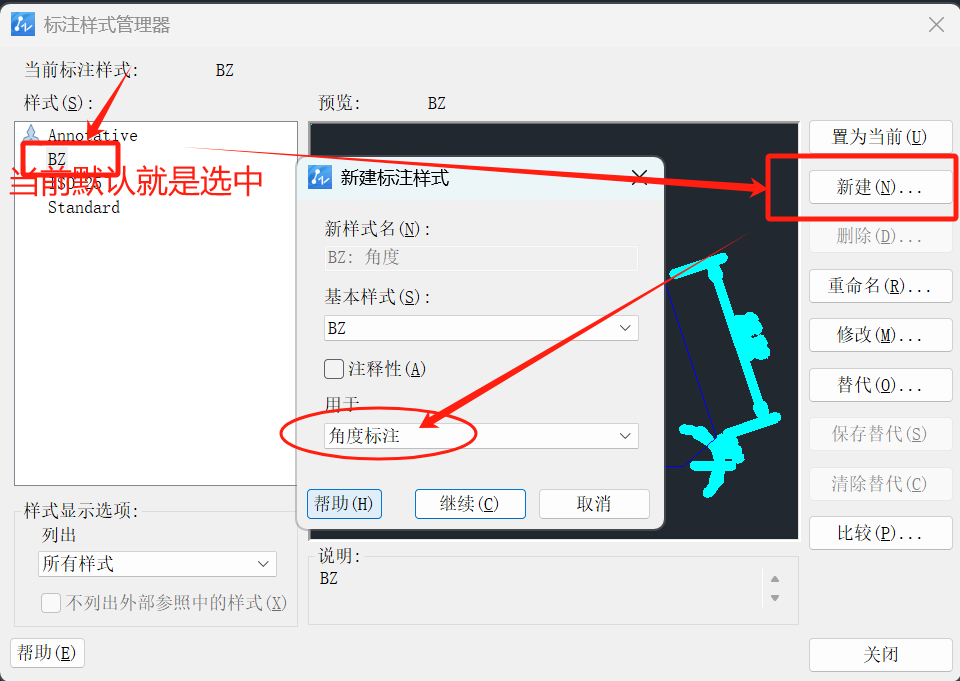

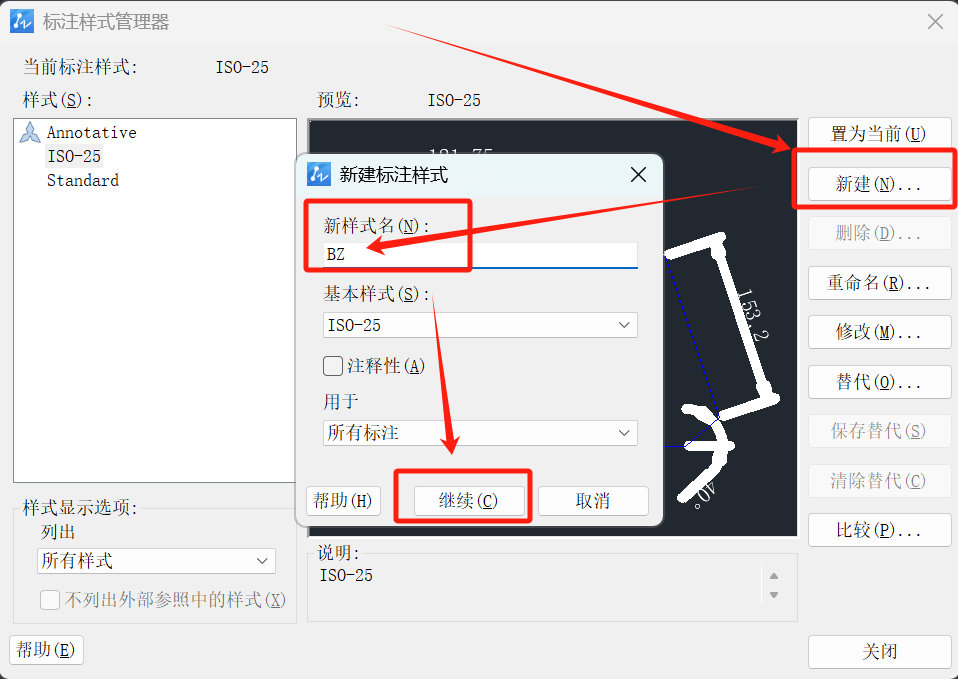

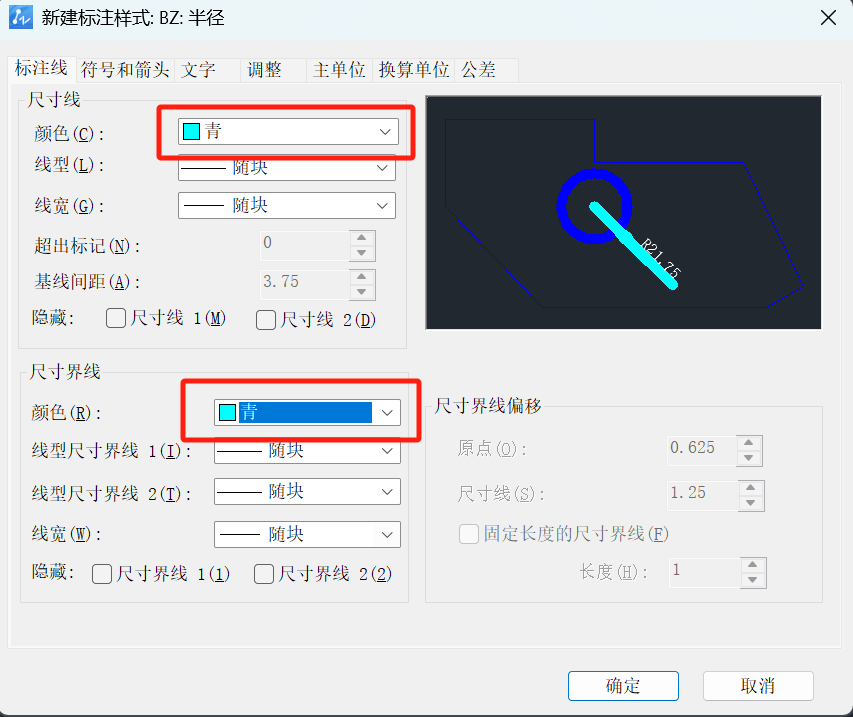

快捷键【D】

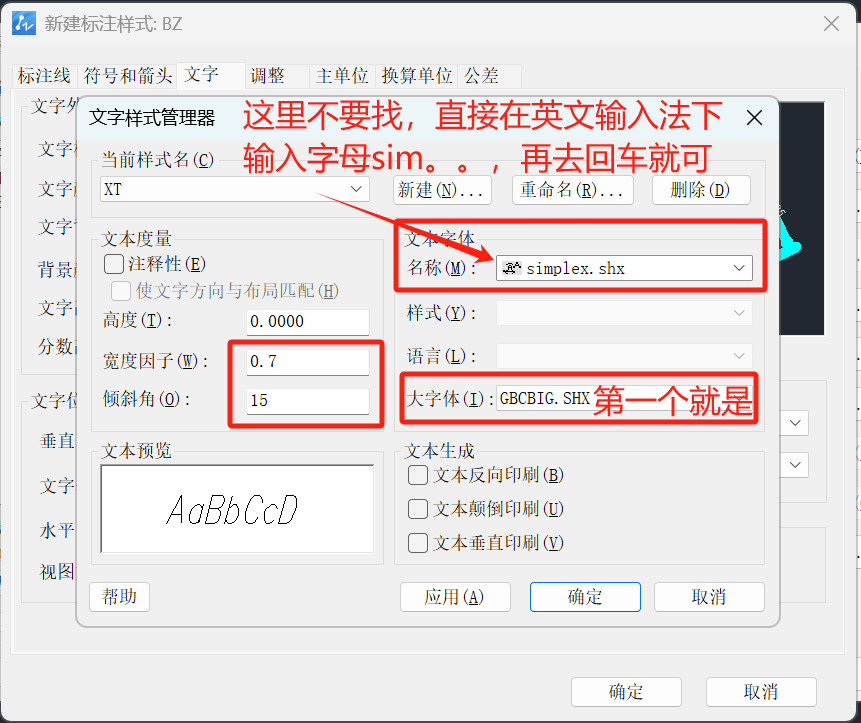

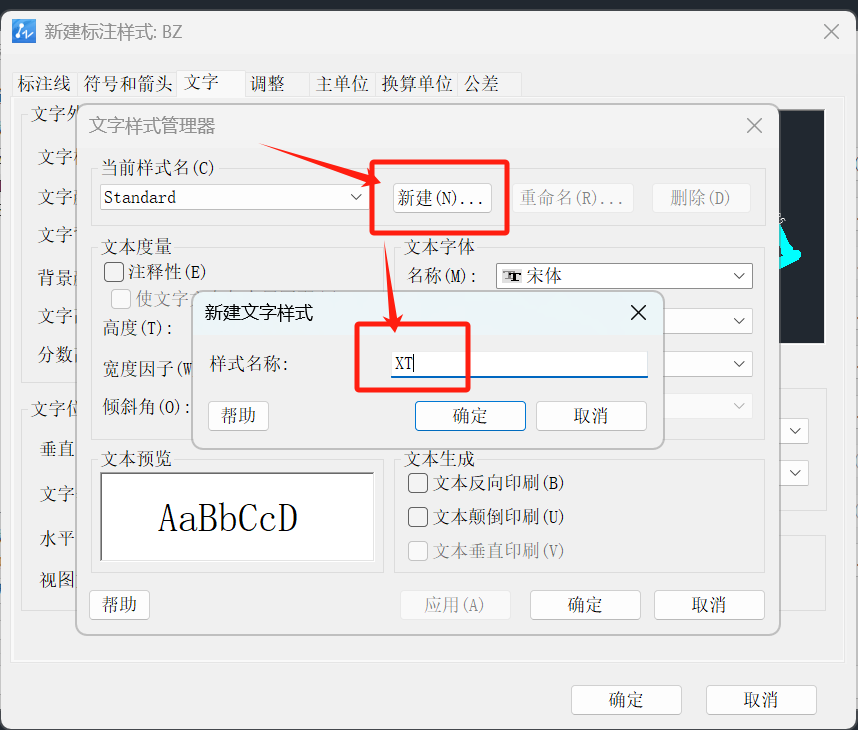

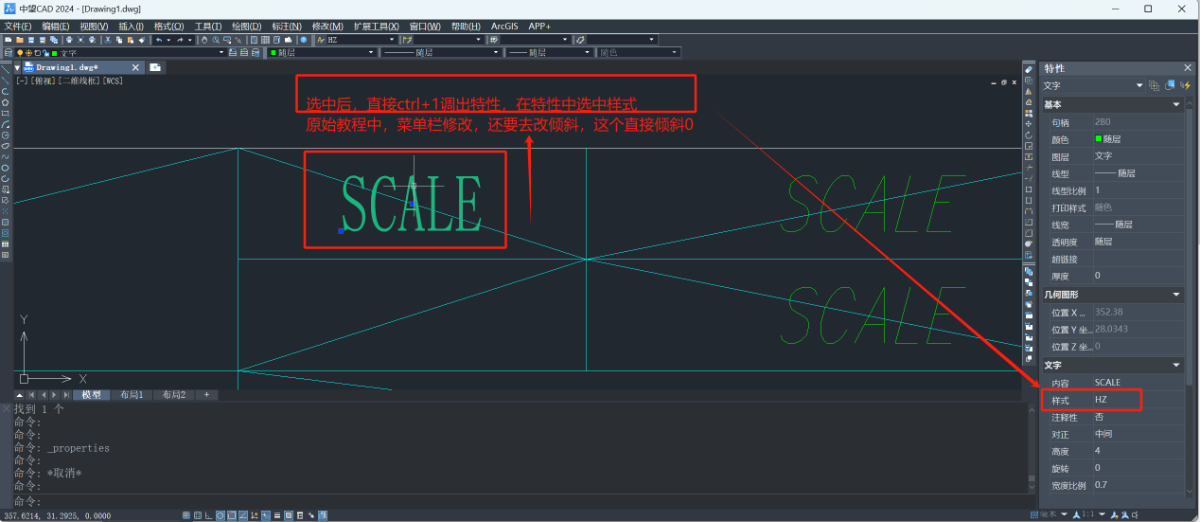

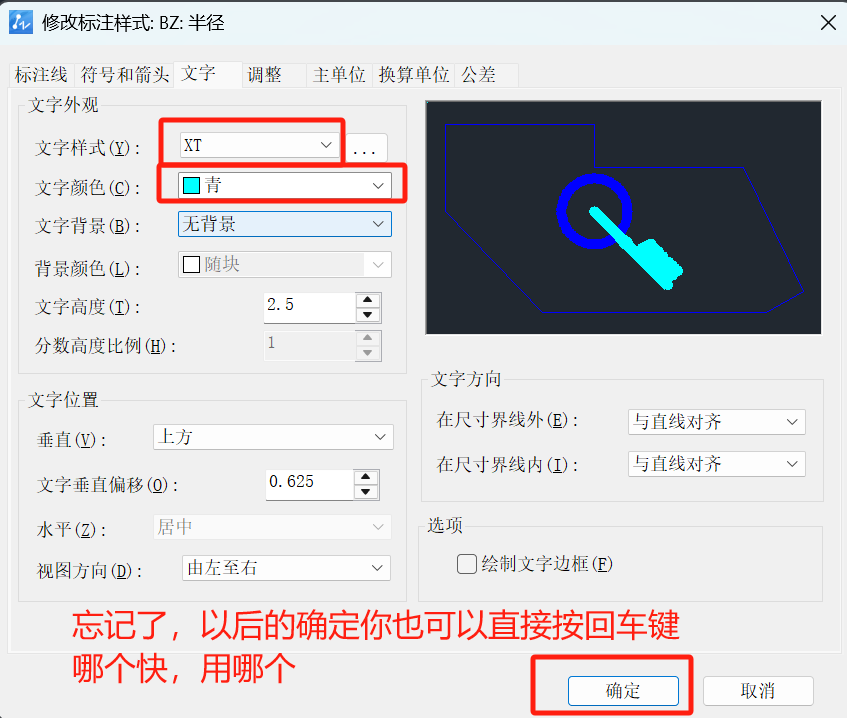

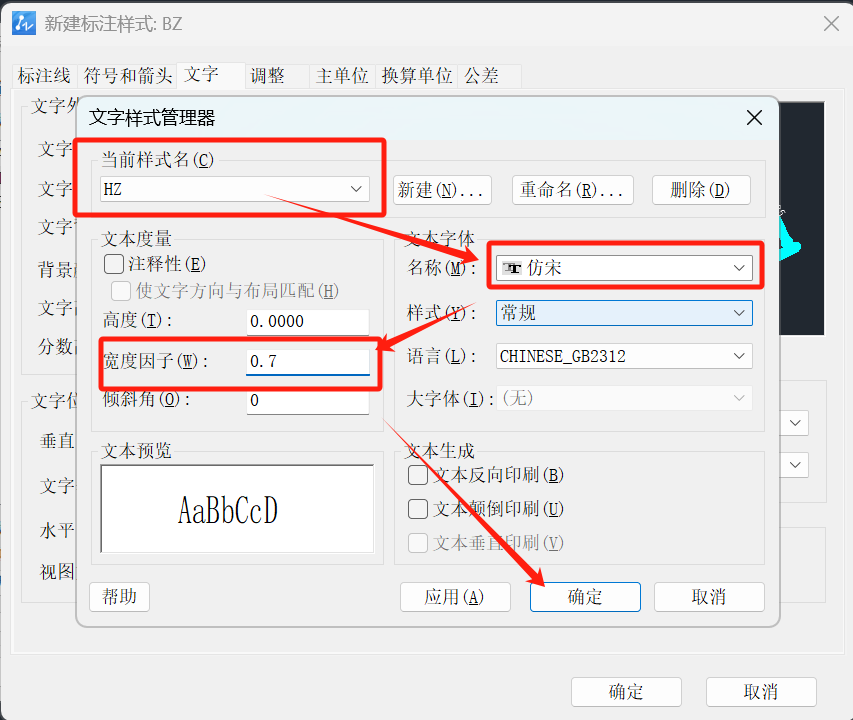

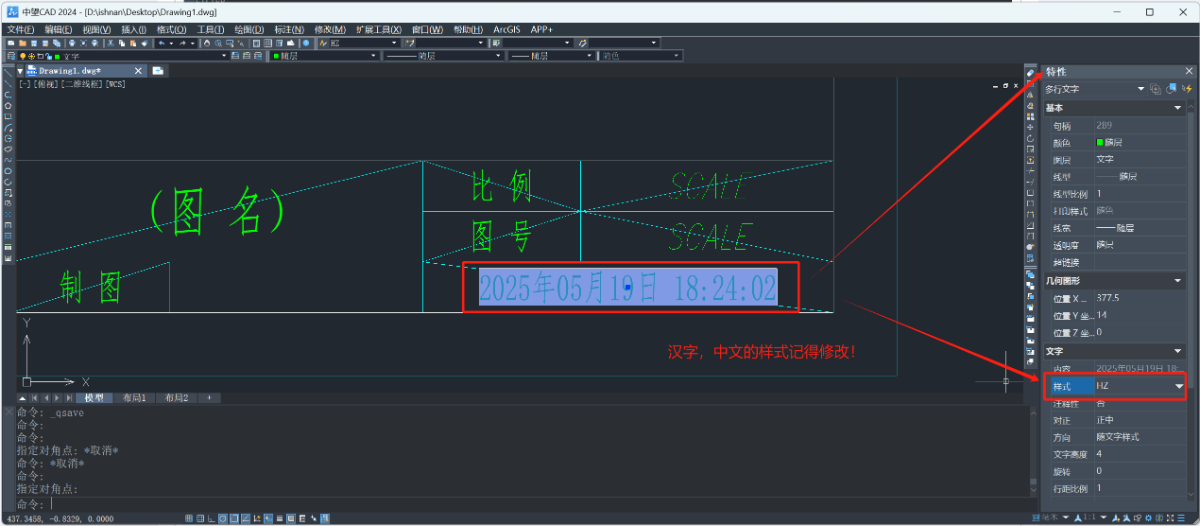

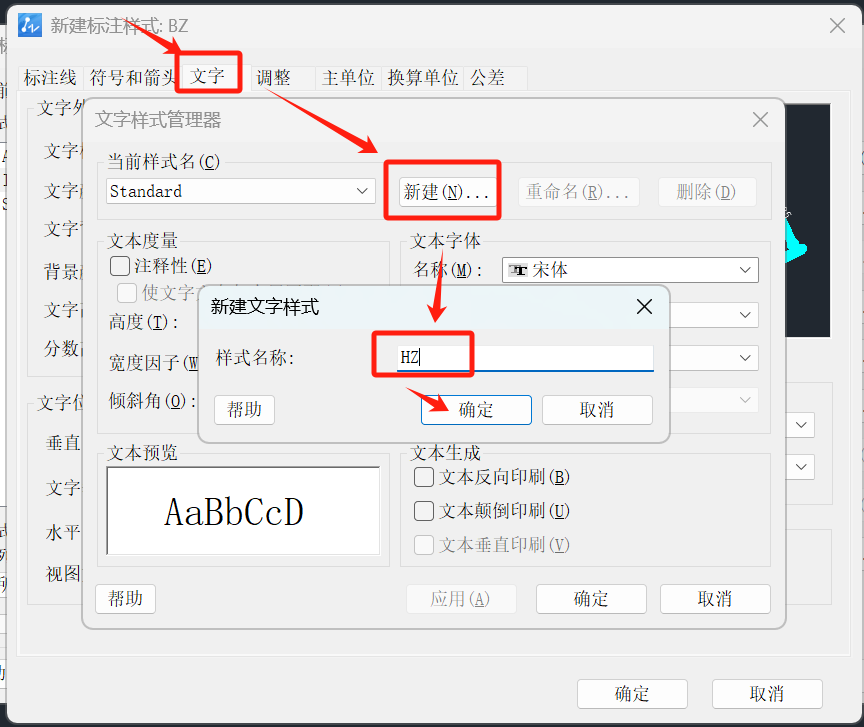

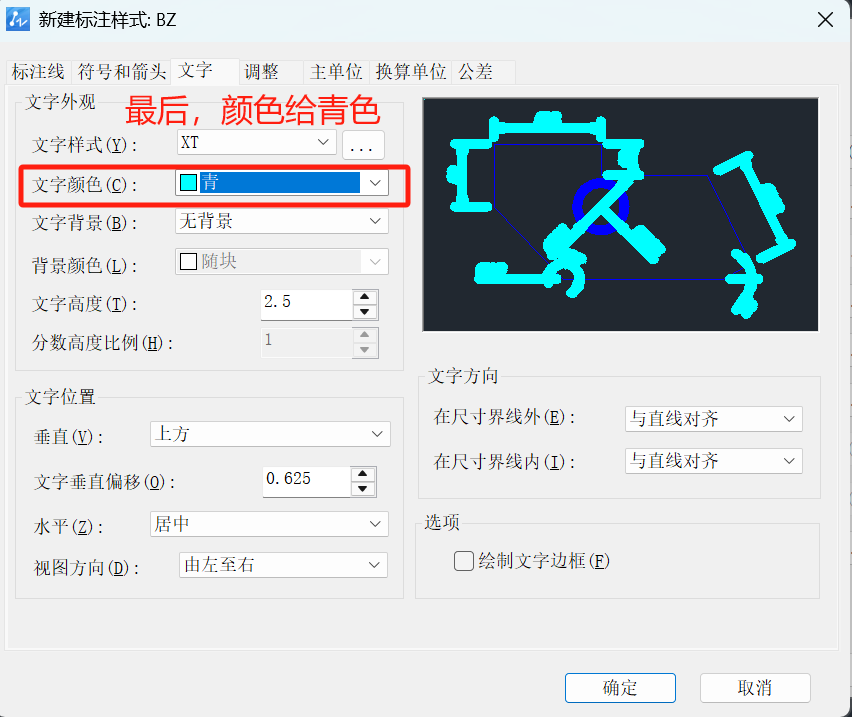

说明上面的HZ是【汉字】，XT是【斜体】的缩写，好理解！

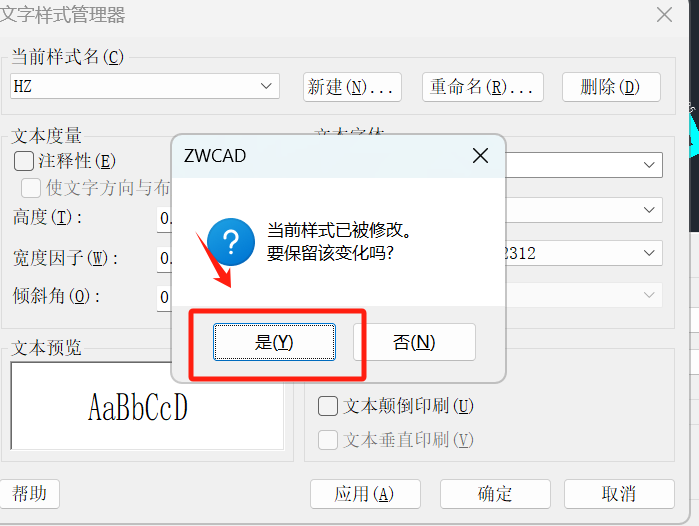

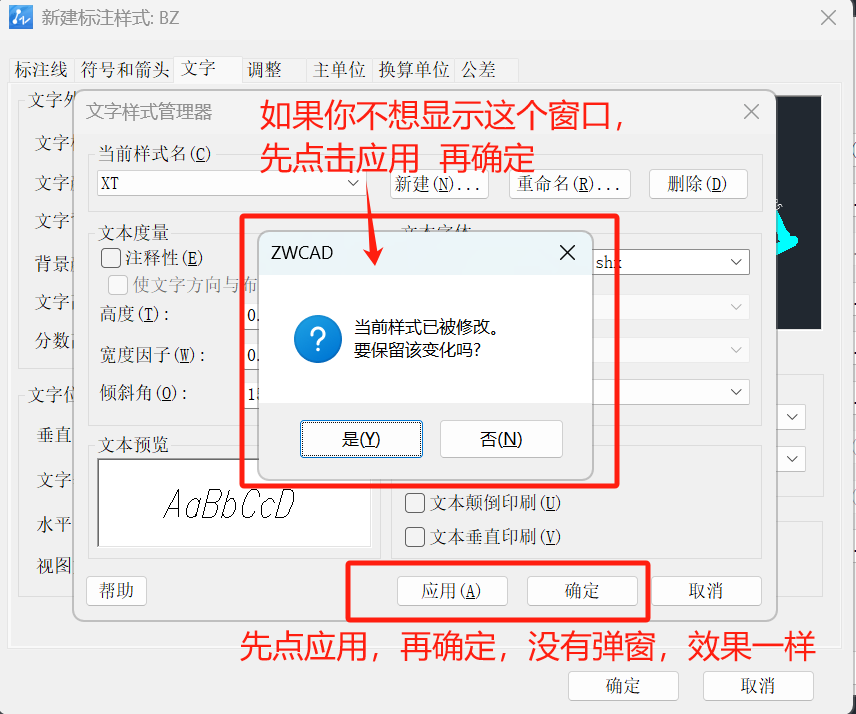

【注意，你可千万不能点击：否。等于没做！！！】

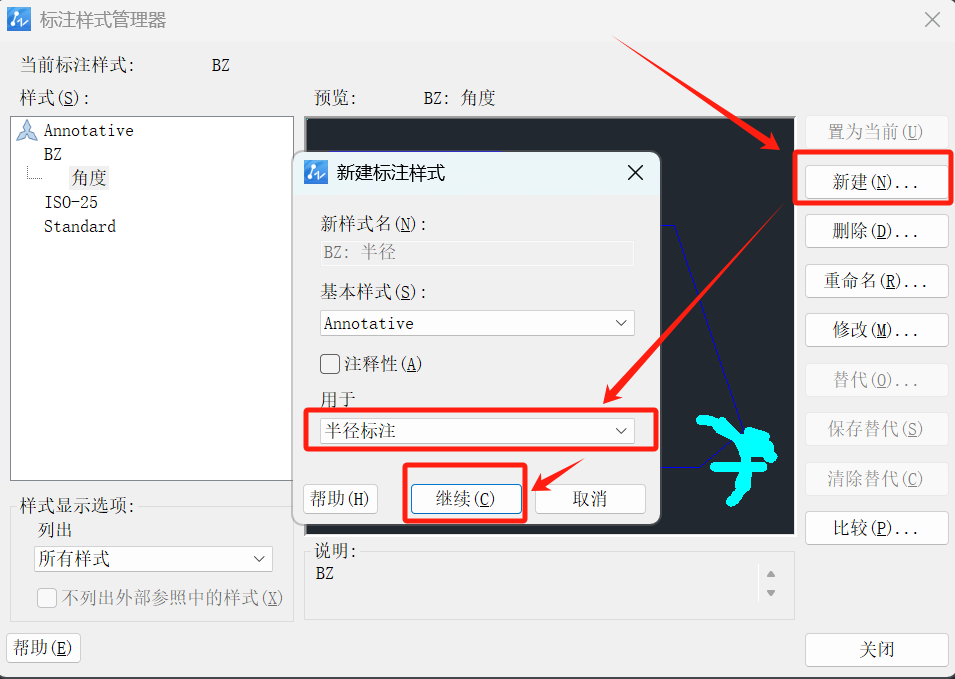

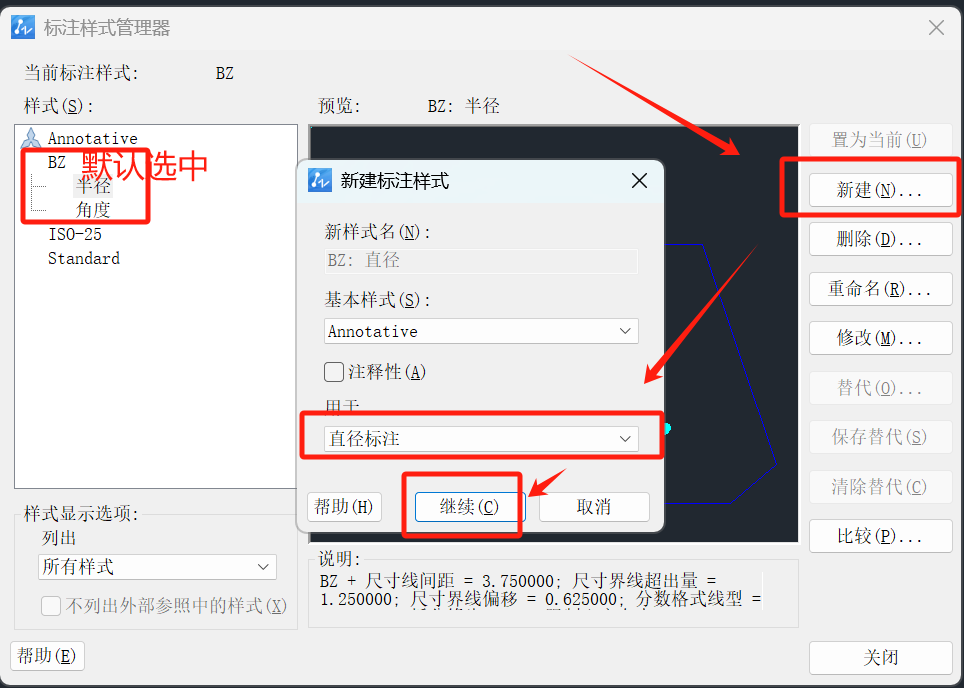

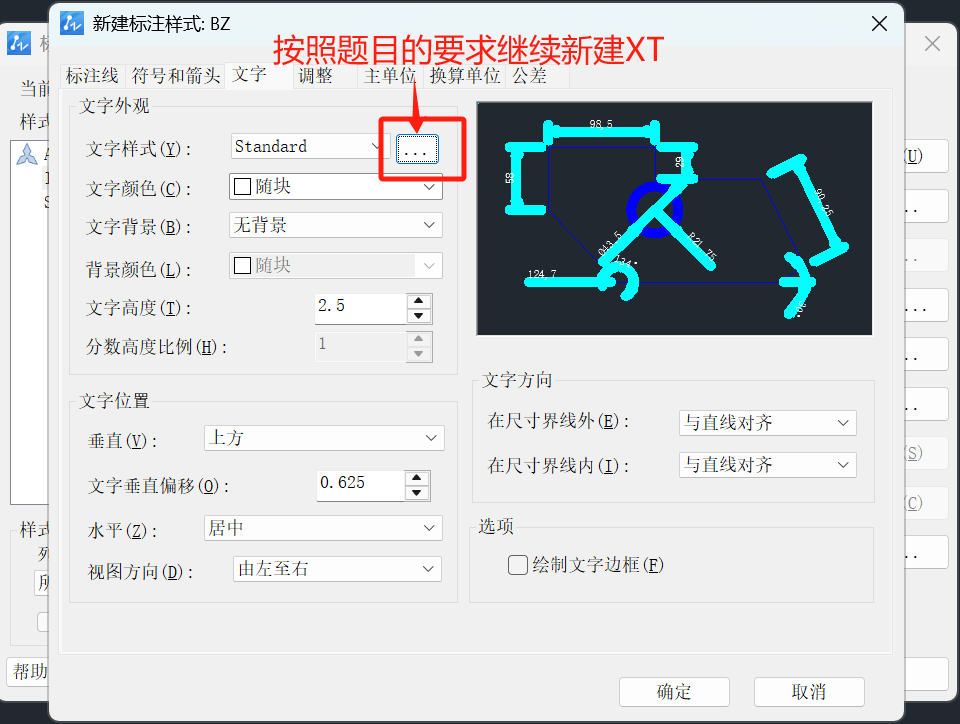

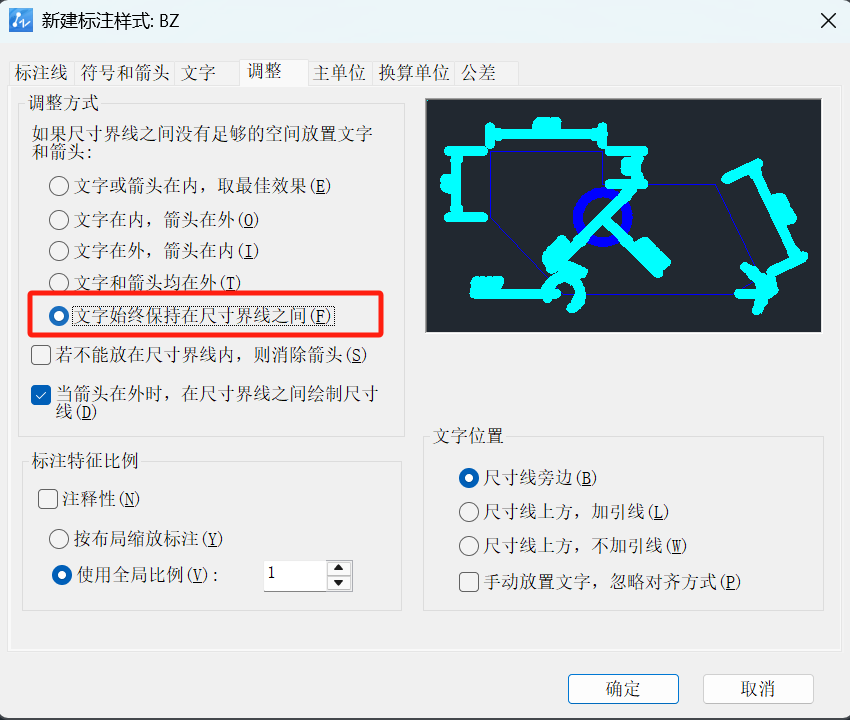

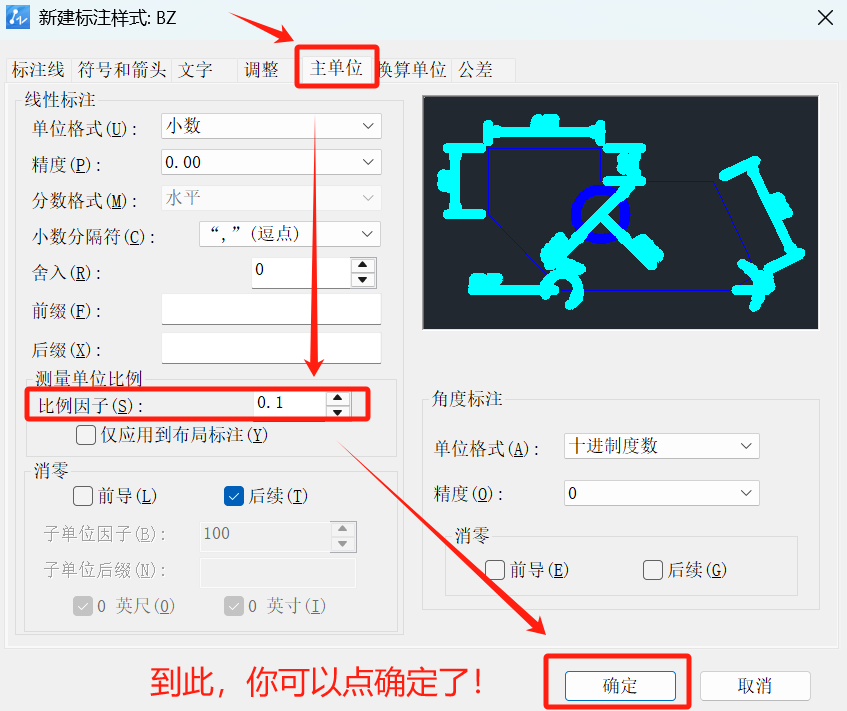

题目中要求标注下面还有子标注，所以你还得继续！

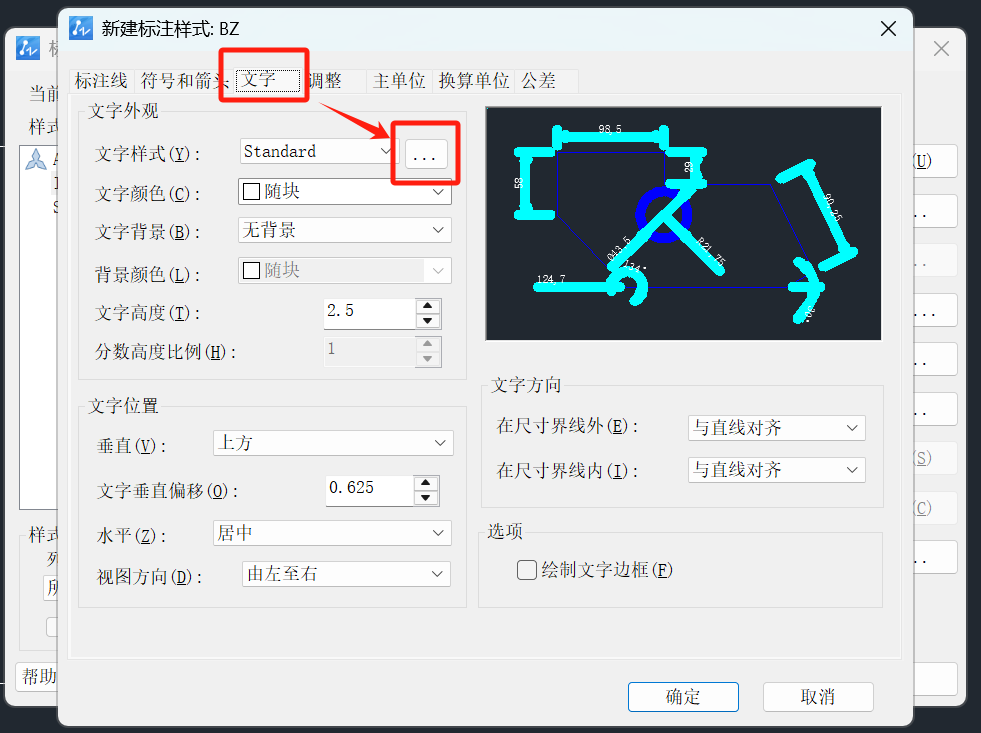

点击继续

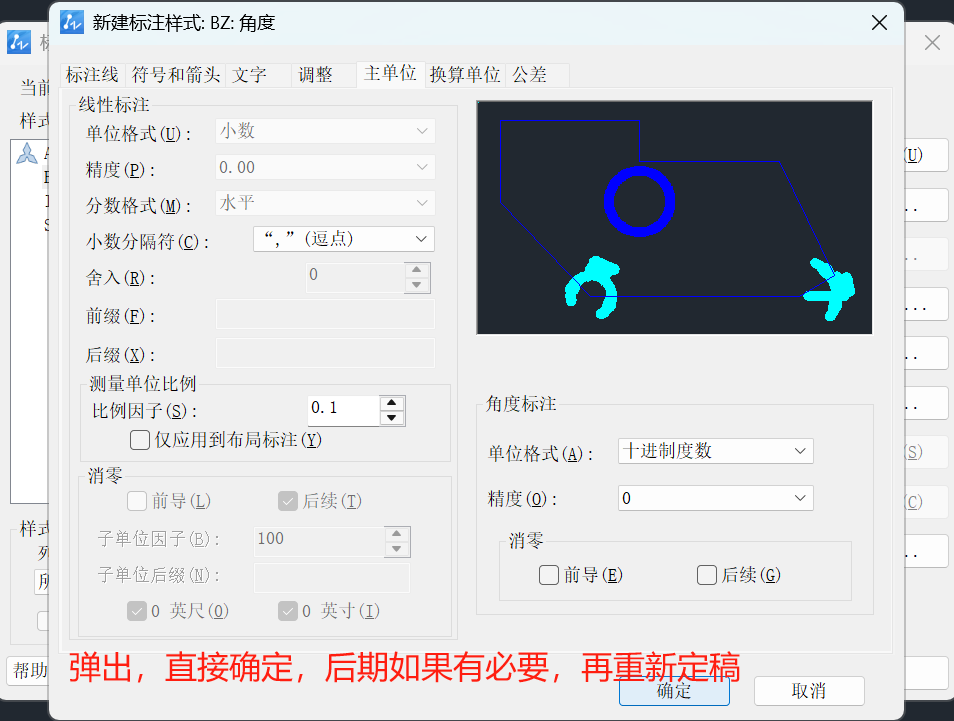

再继续

下面这一步，不要忘了！

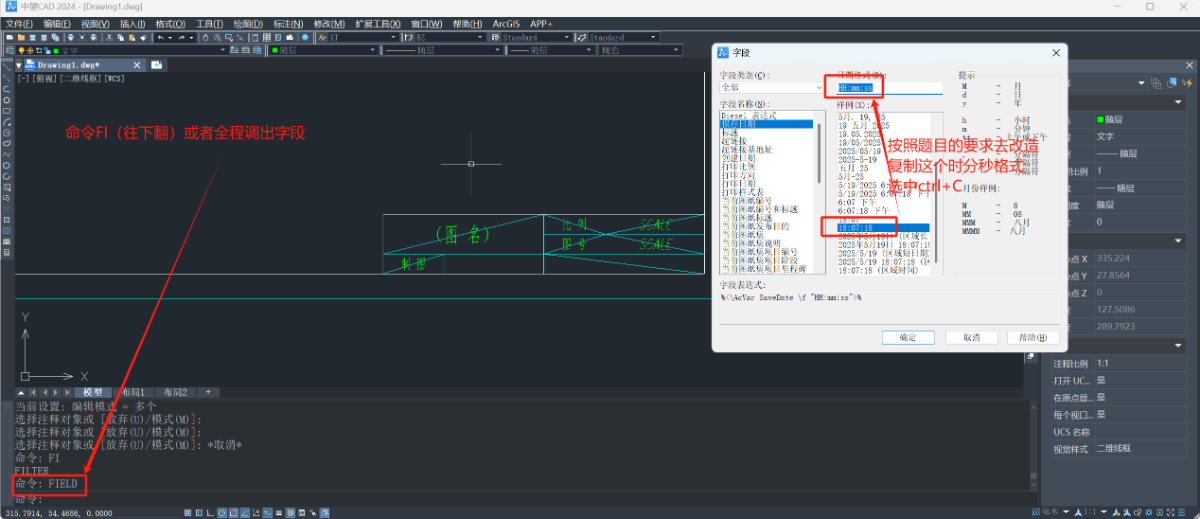

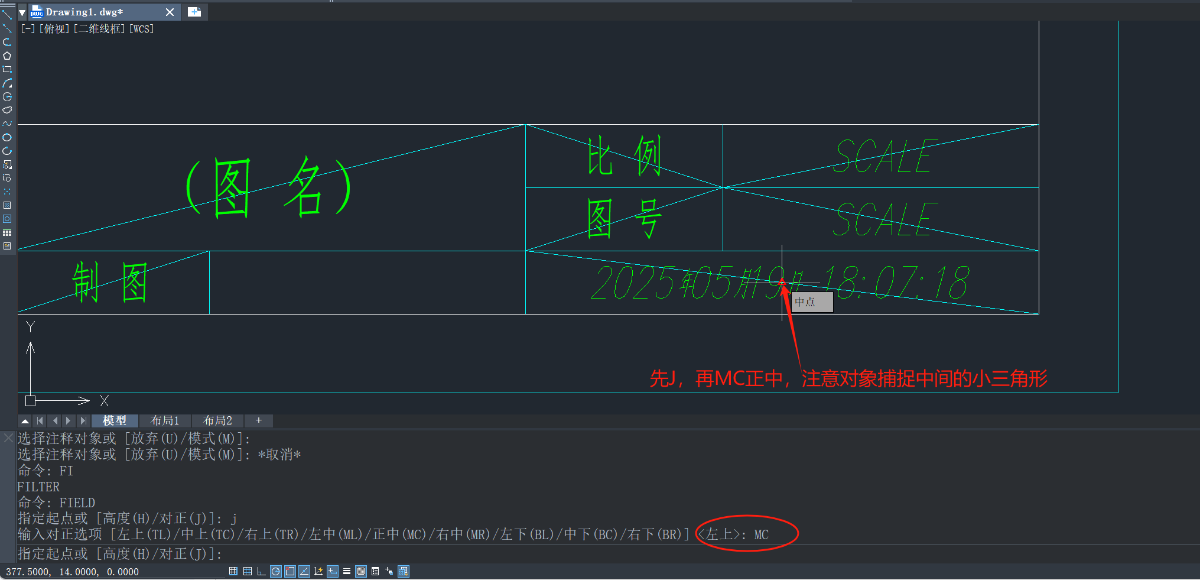

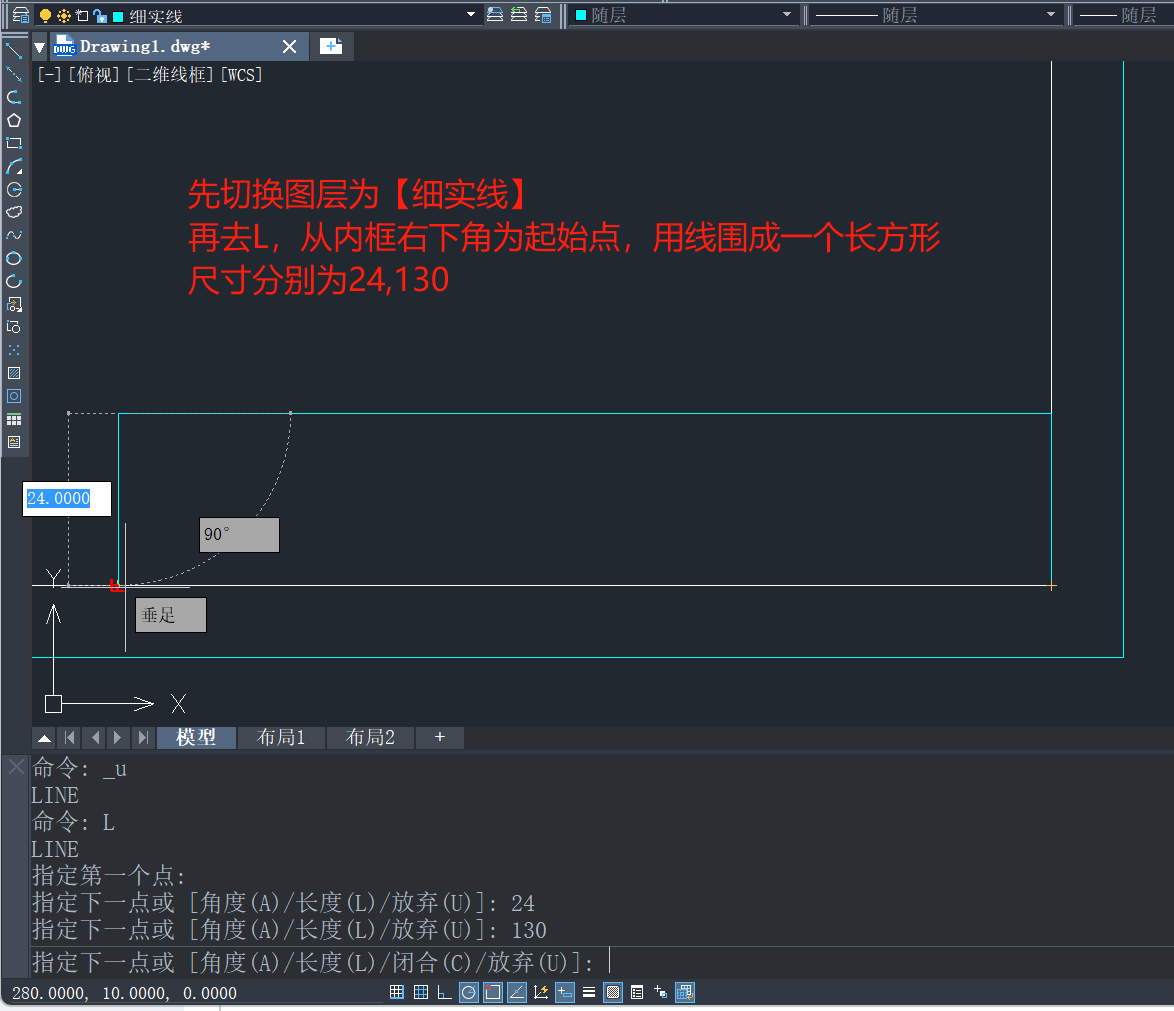

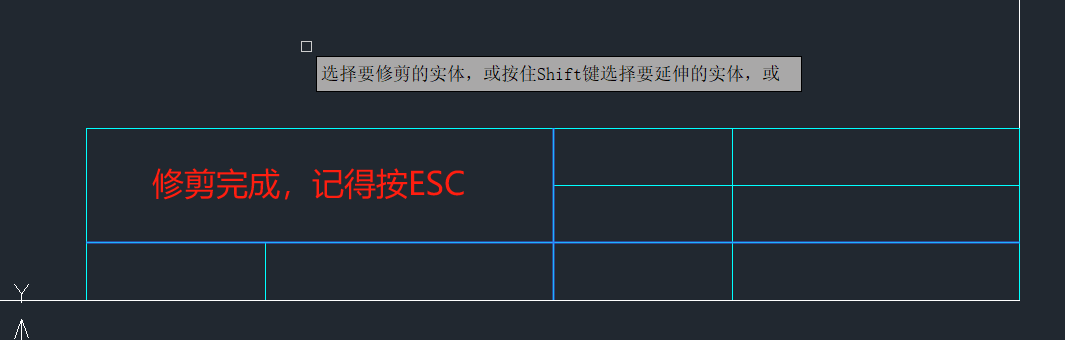

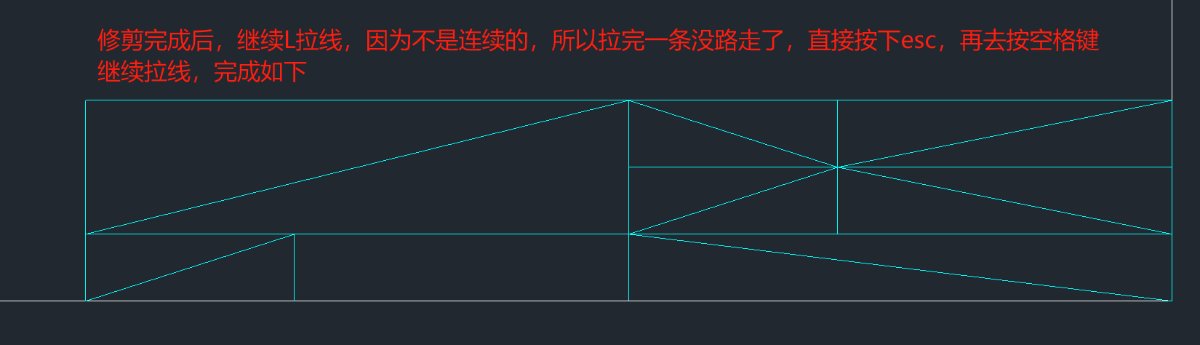

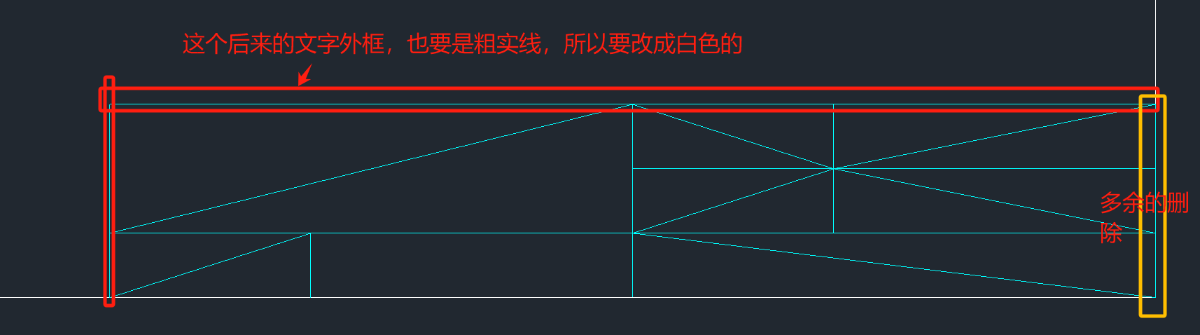

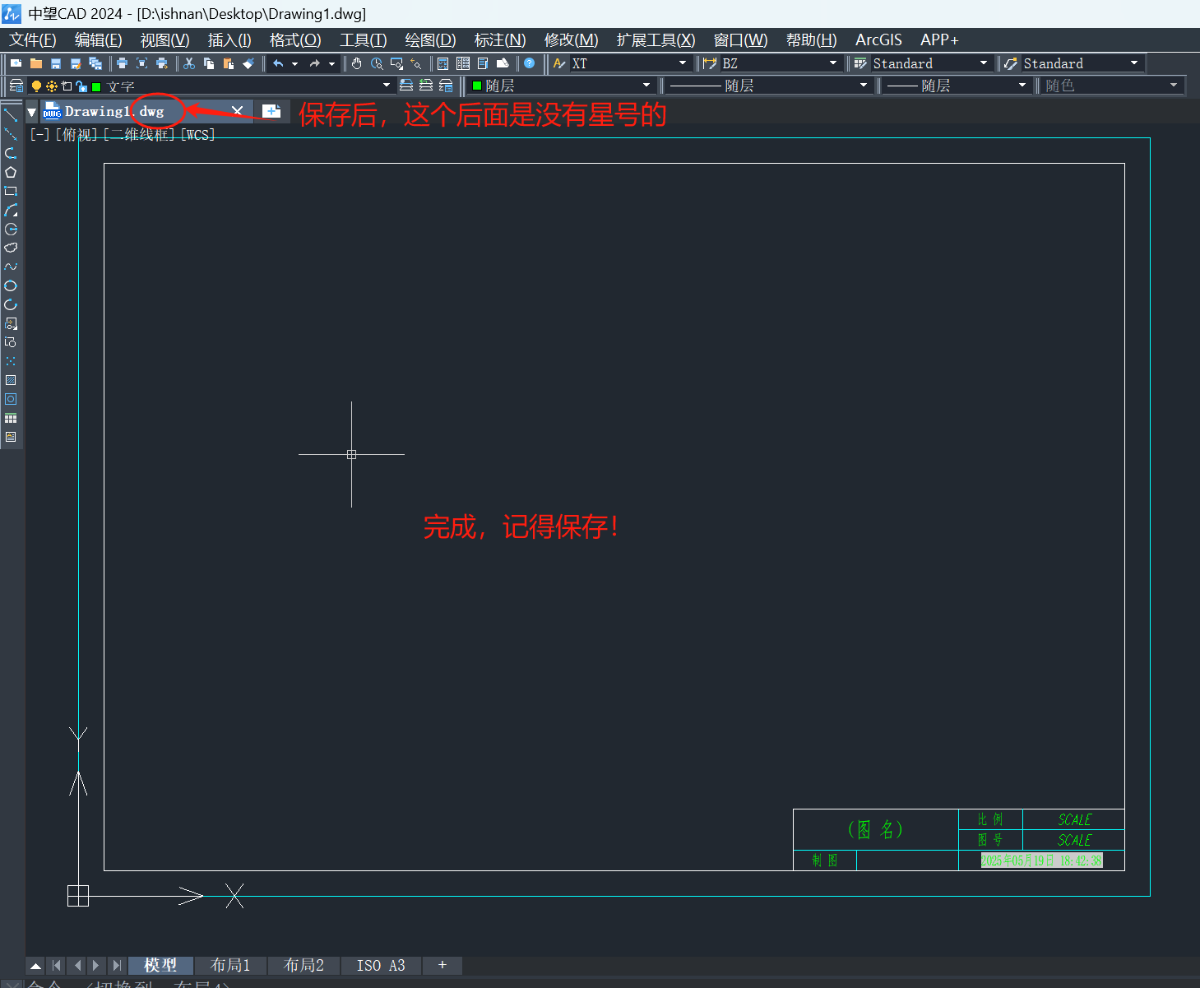

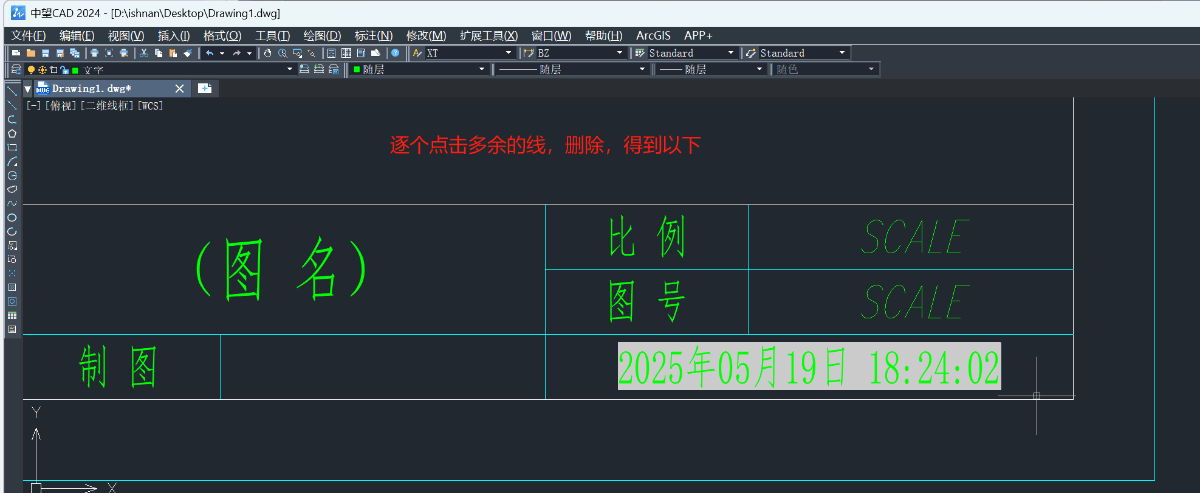

三、画图

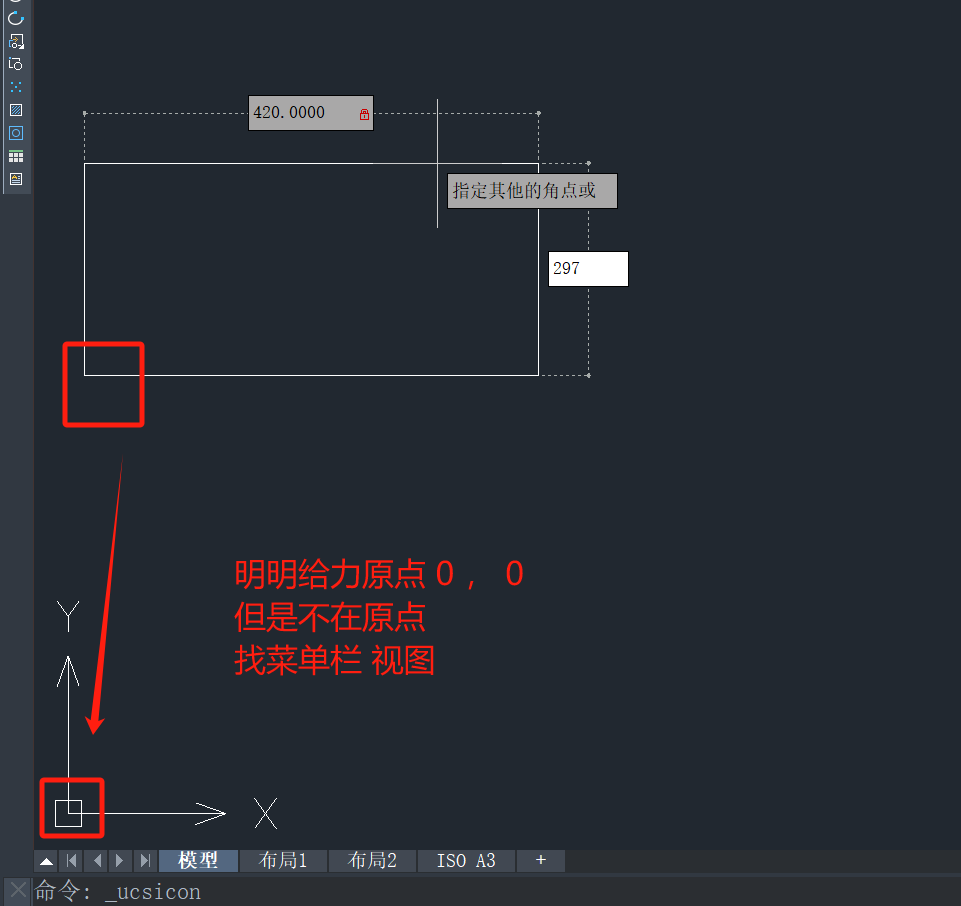

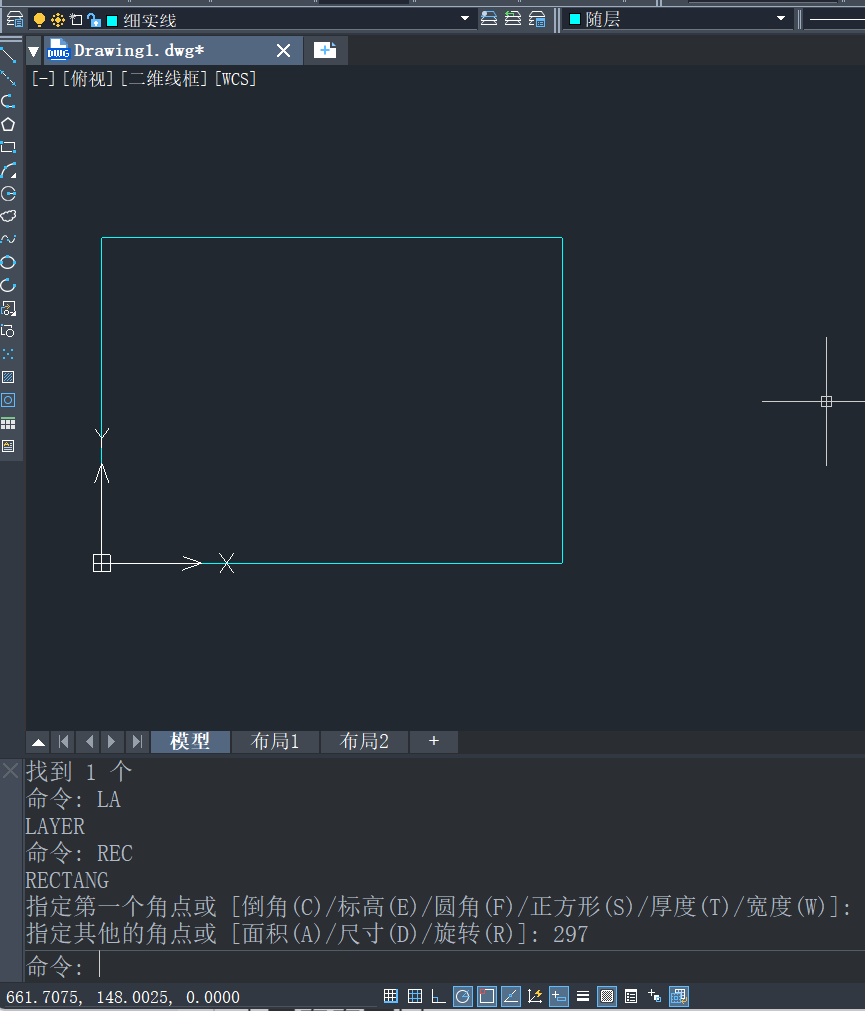

选择图层，命令REC，原点0.0，输入420，按【TAB键】输入297

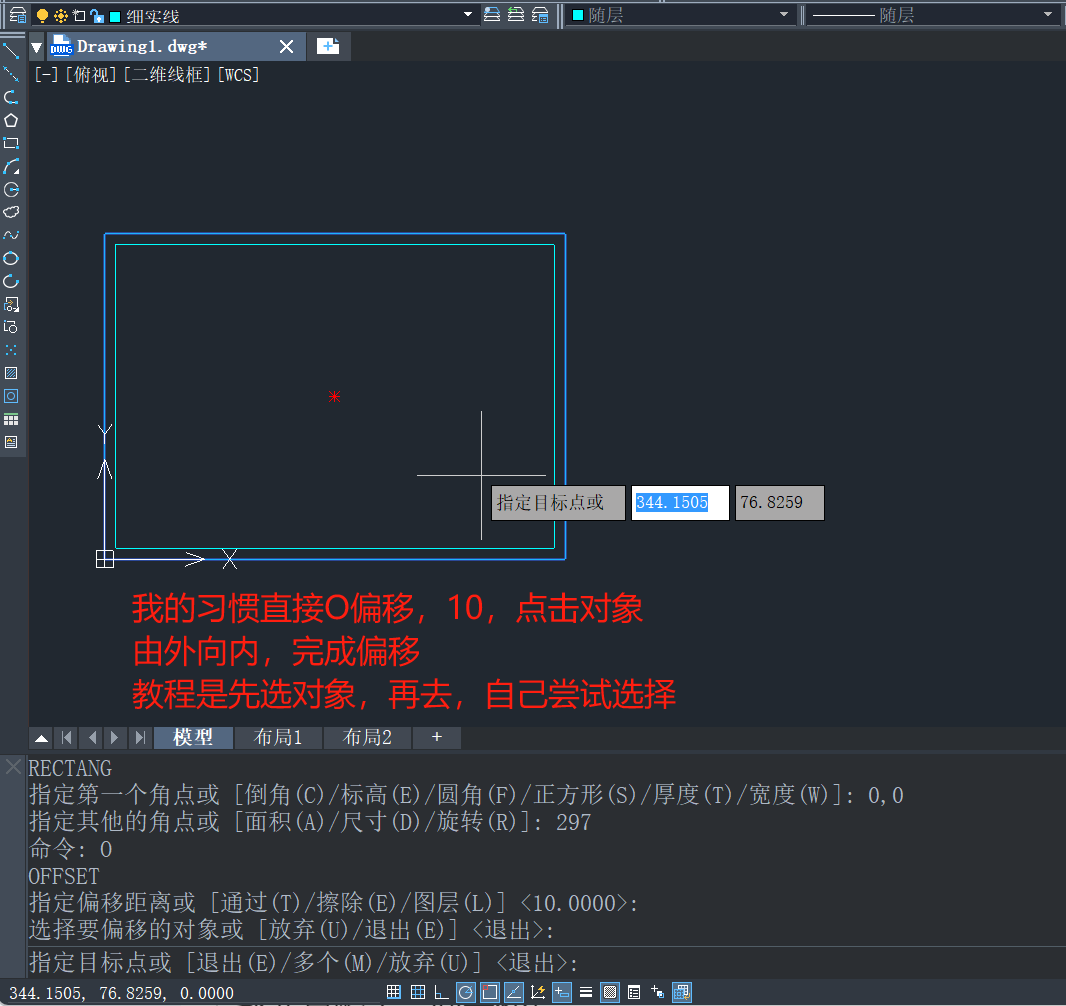

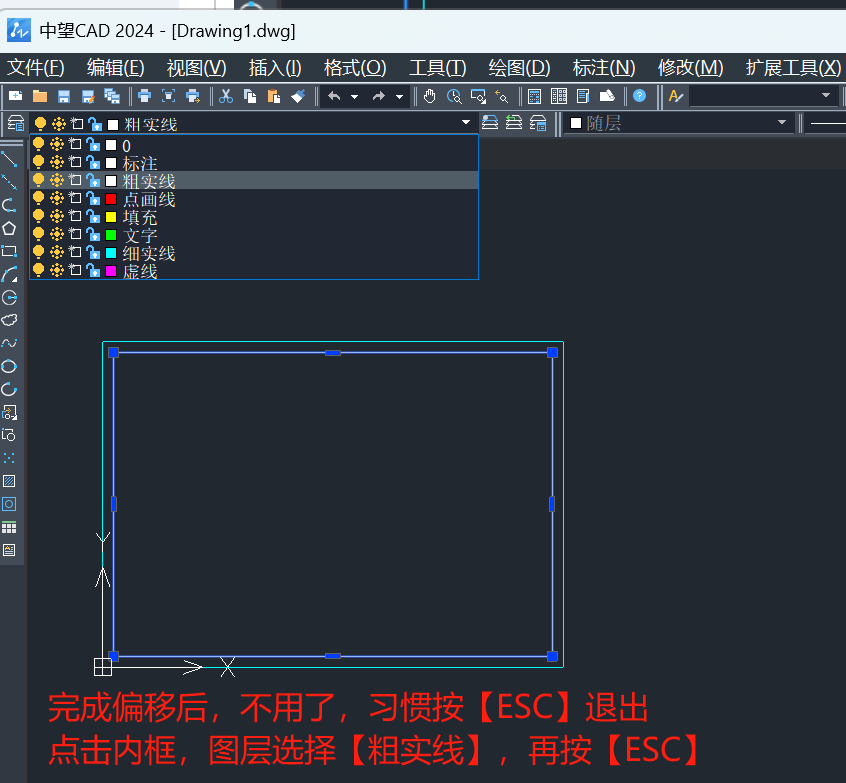

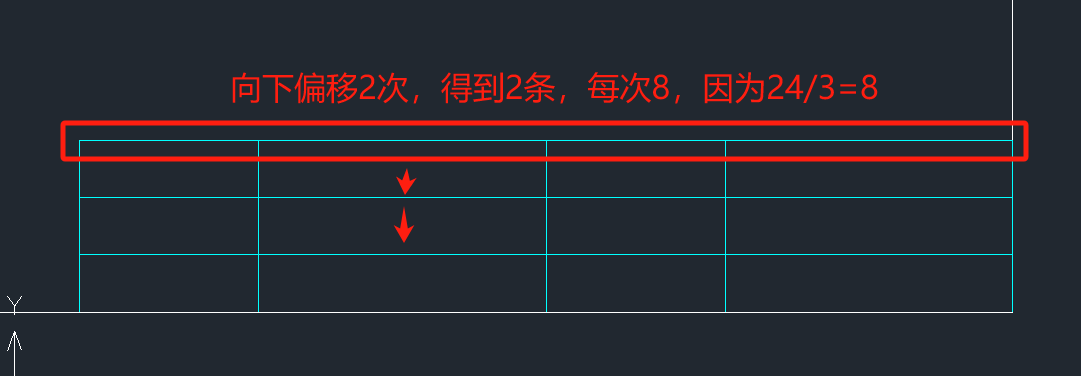

向内偏移10，偏移命令o

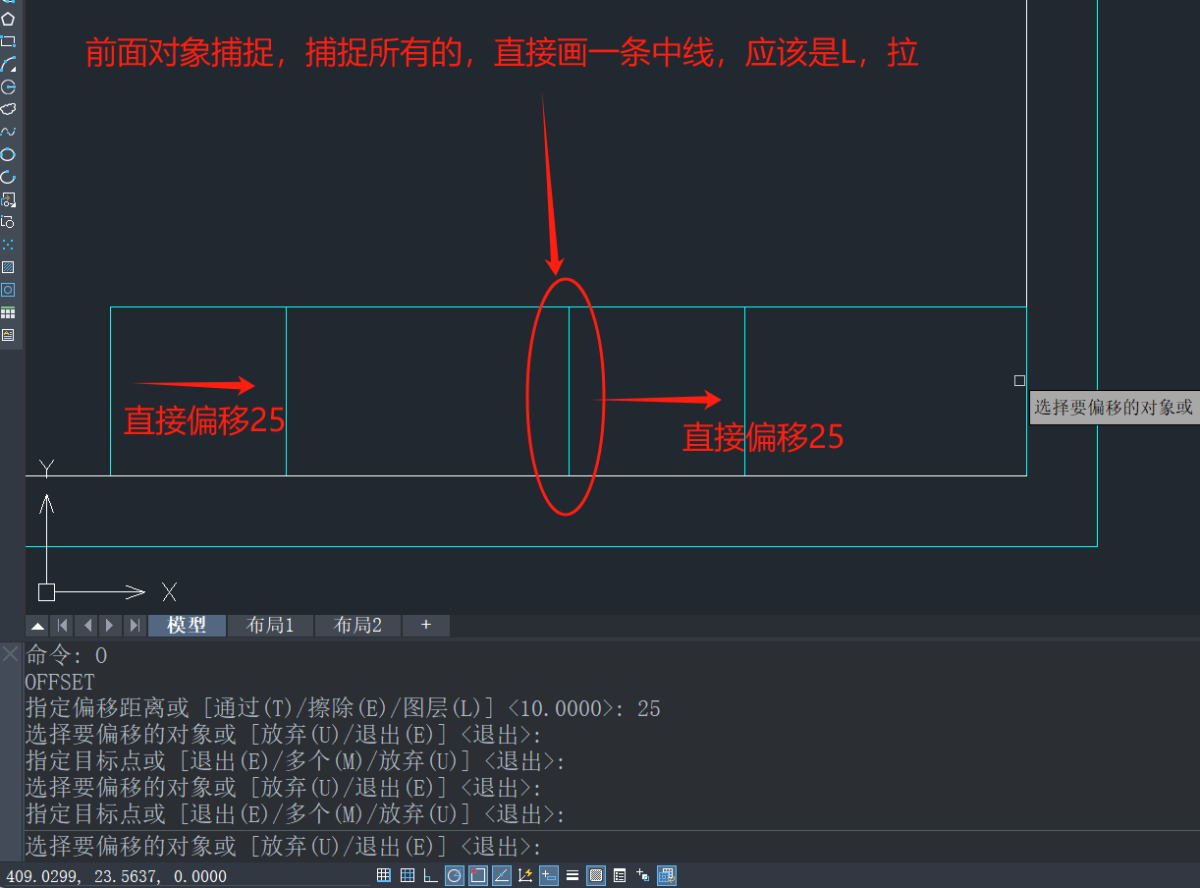

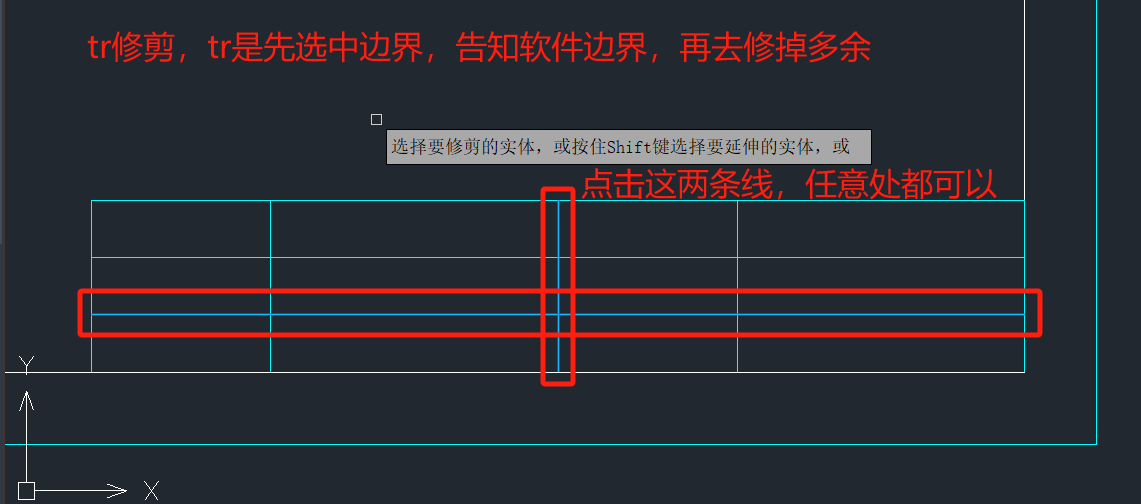

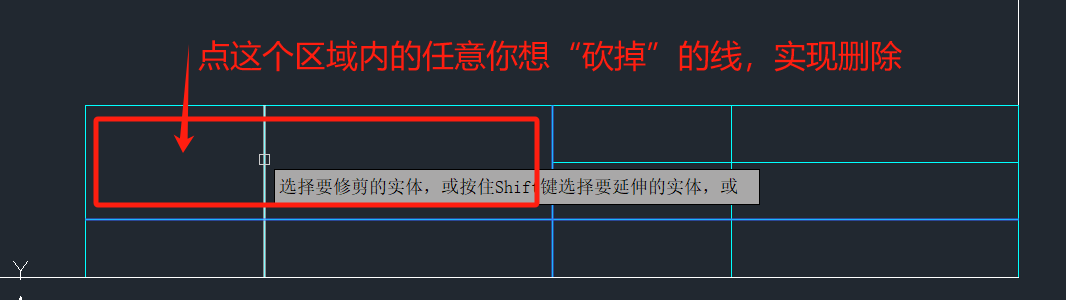

偏移按照自己的习惯来

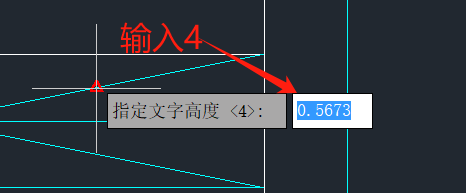

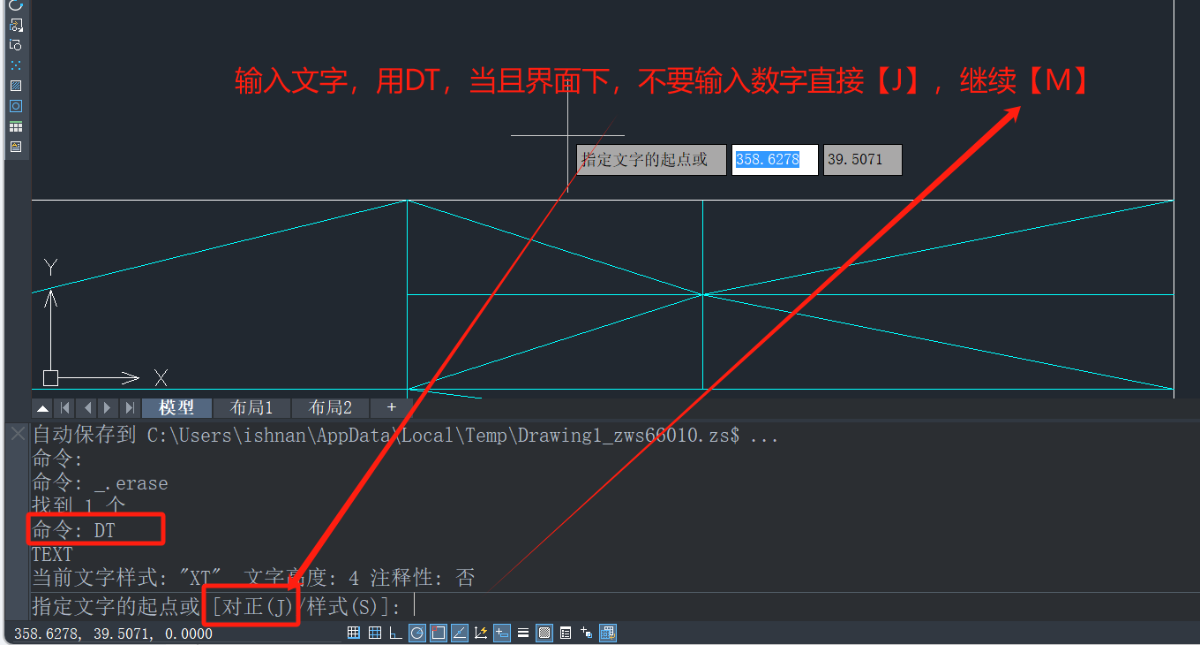

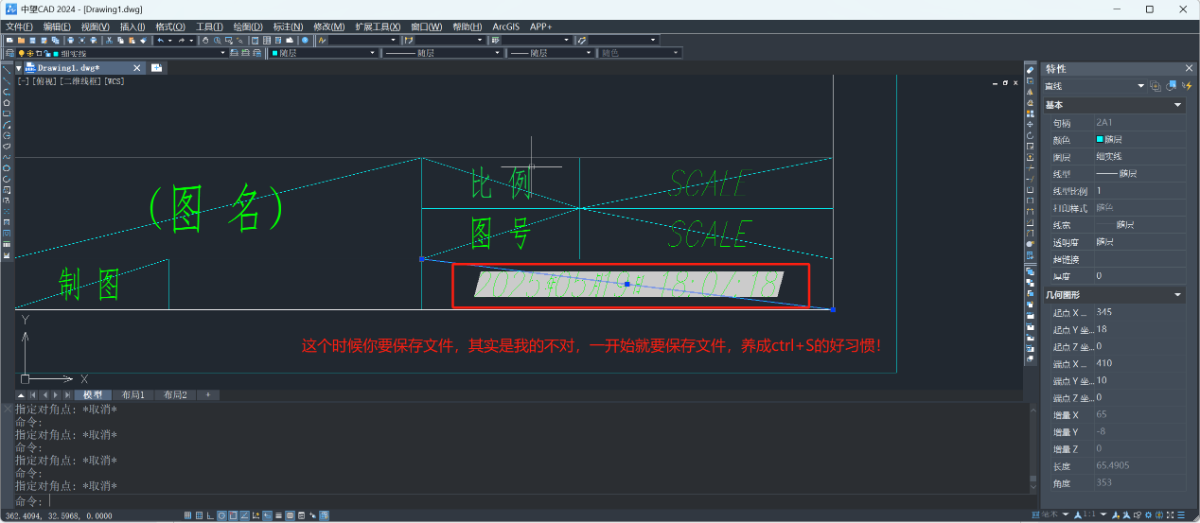

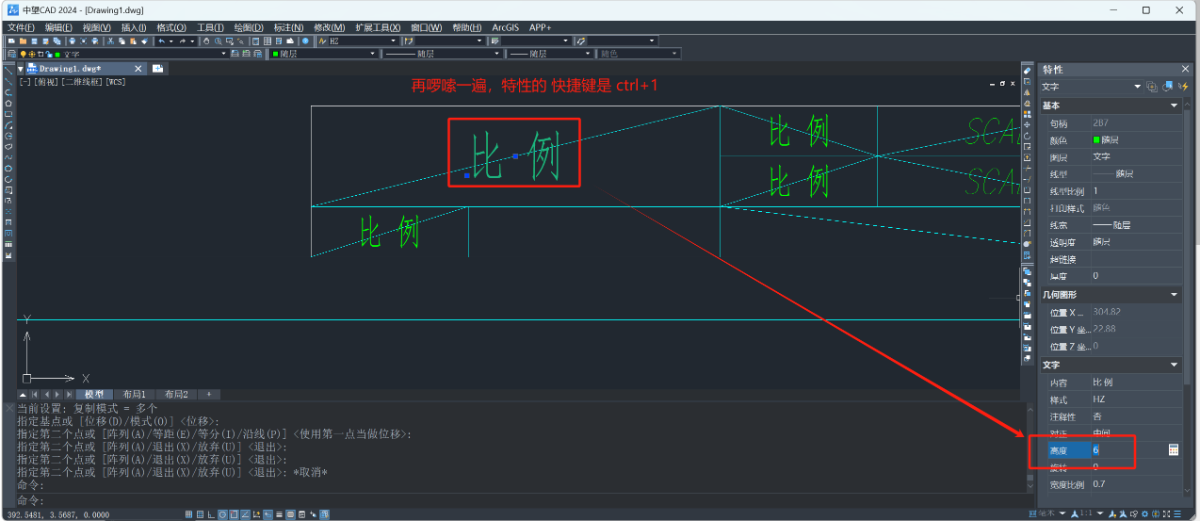

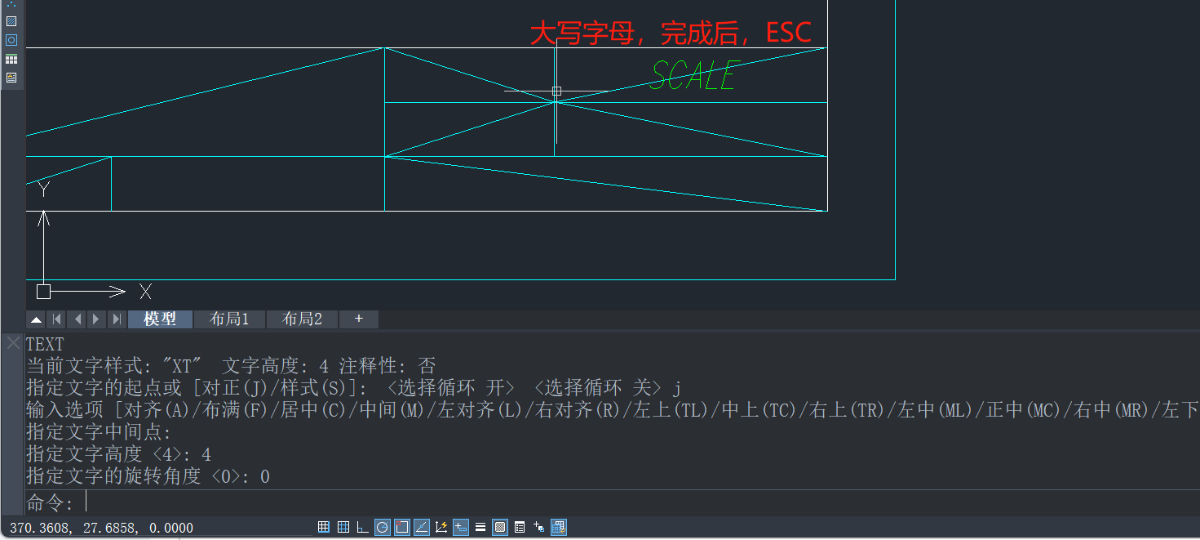

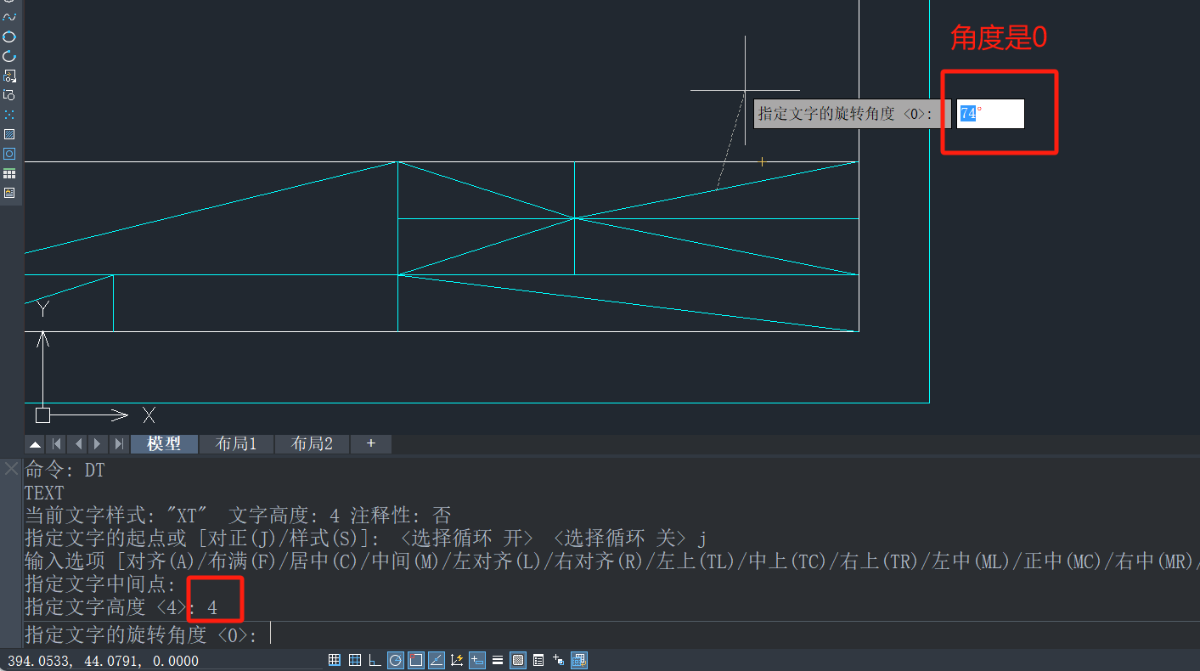

高度本来默认是2.5，但是表格的高度8，太小了，记住4

直接数字键盘区域按0，再按回车键

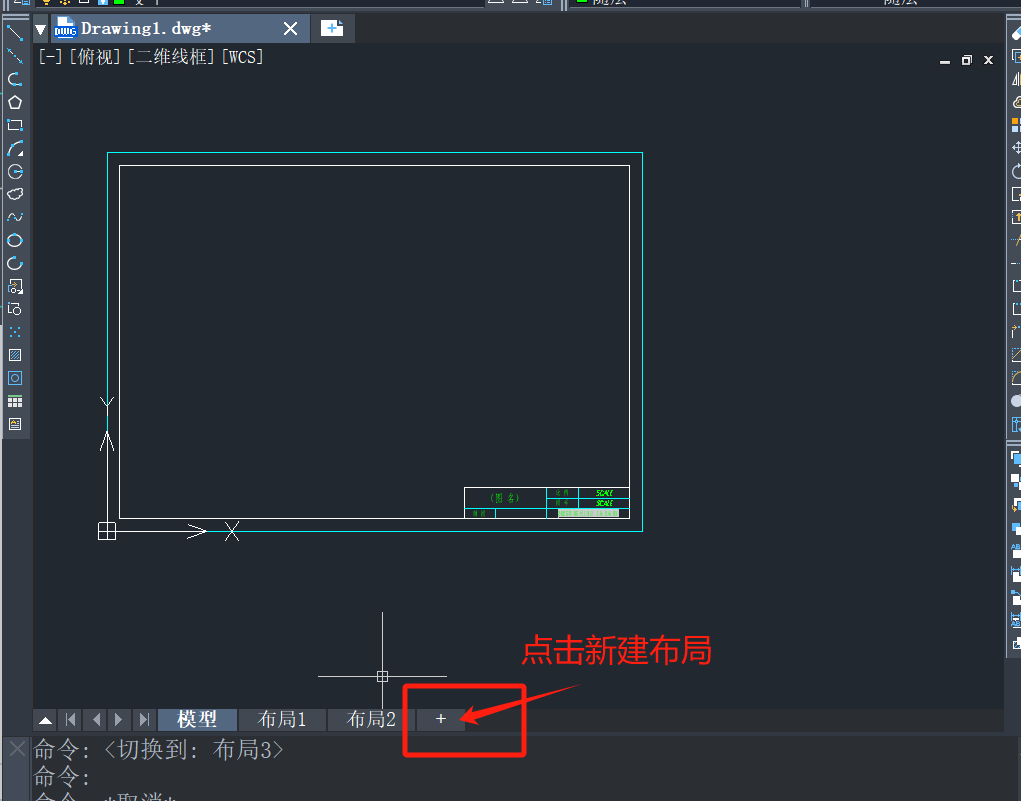

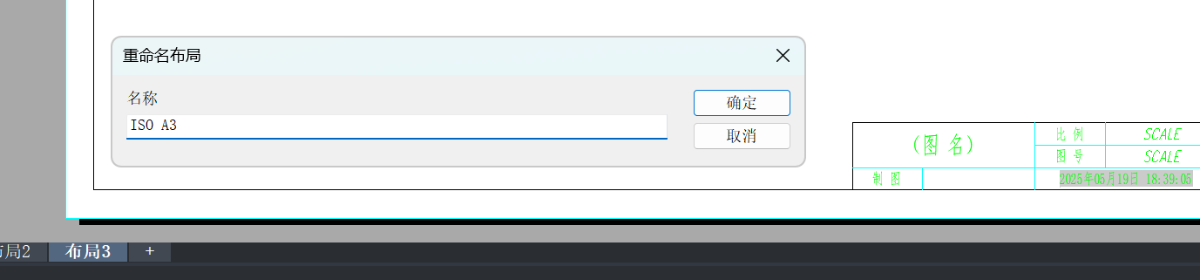

四、布局

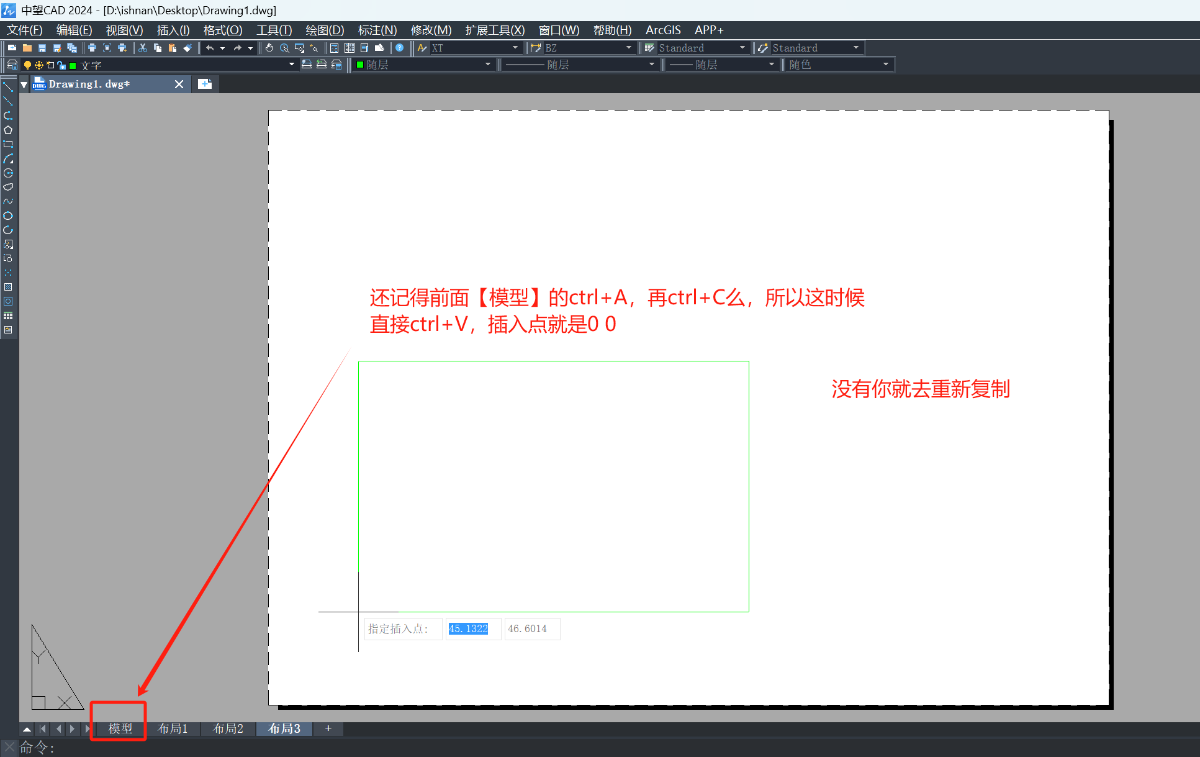

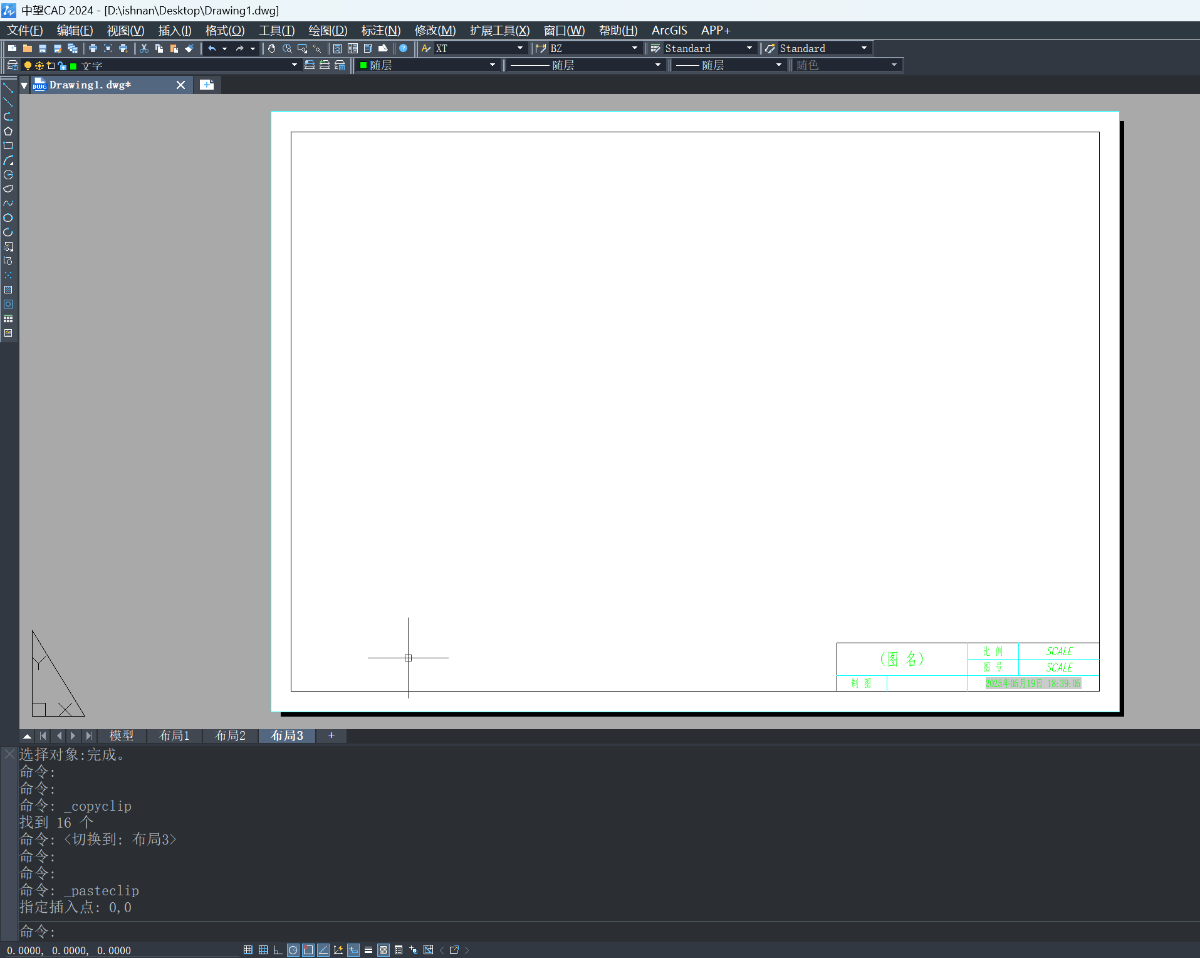

画完图框以后，习惯ctrl+A，全选，ctrl+C复制

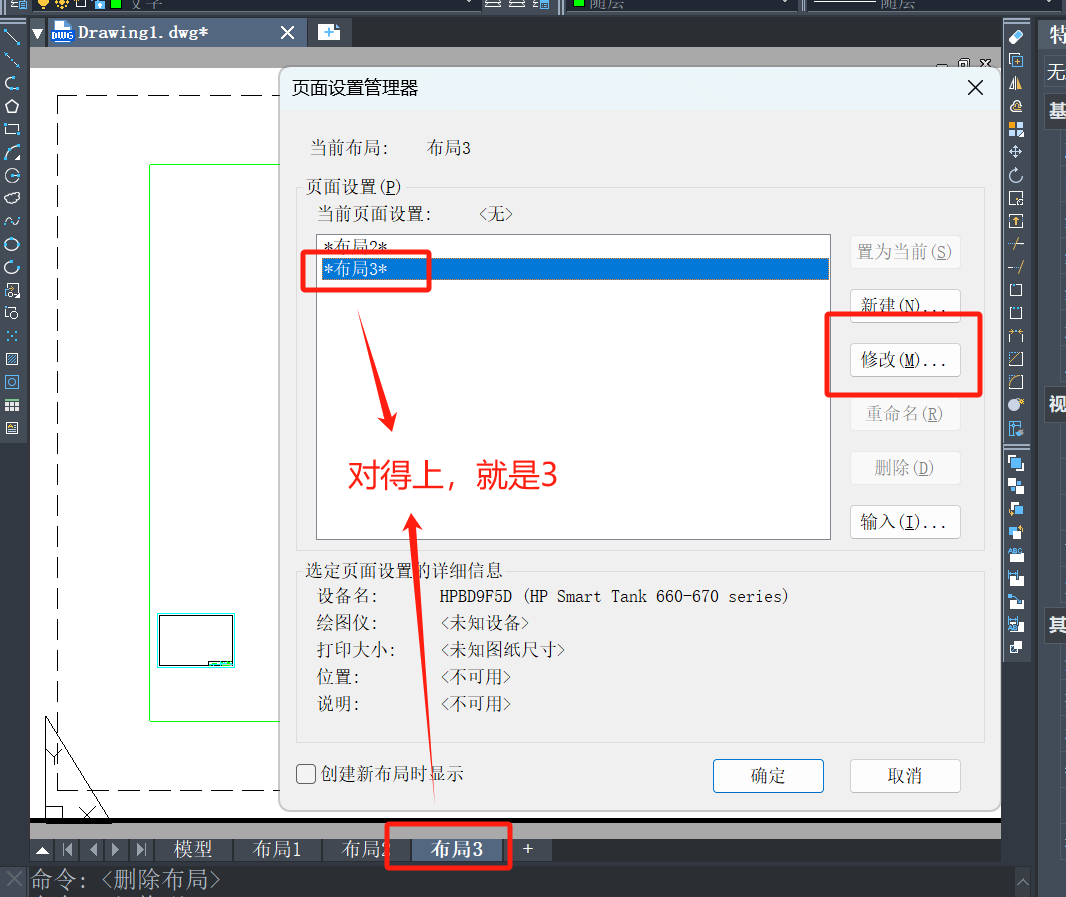

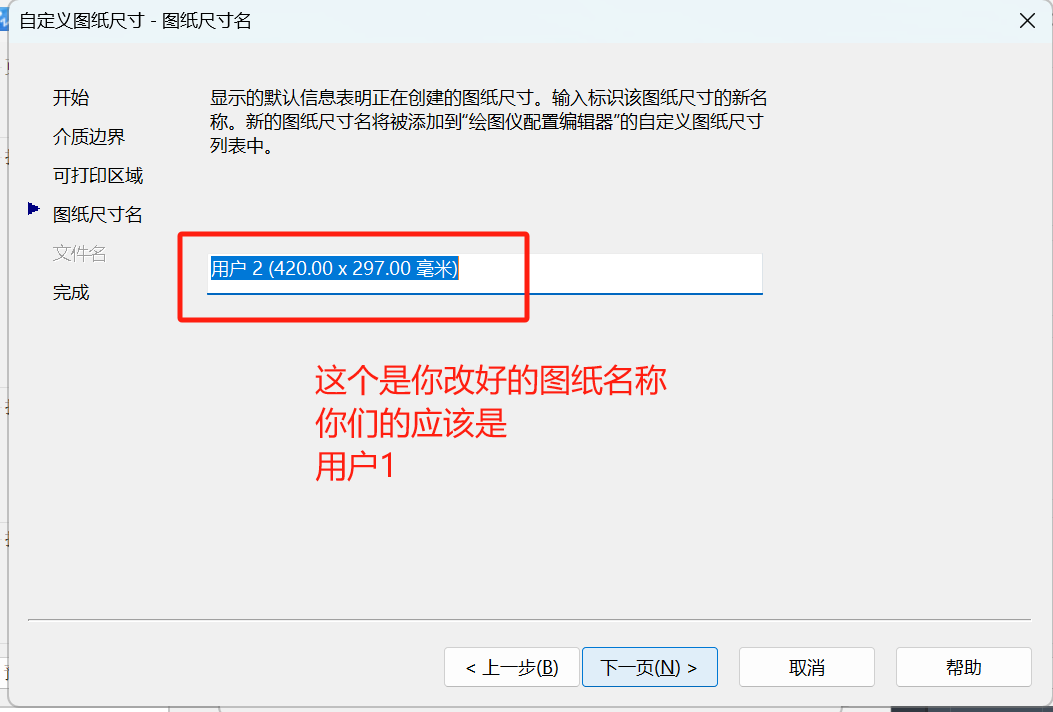

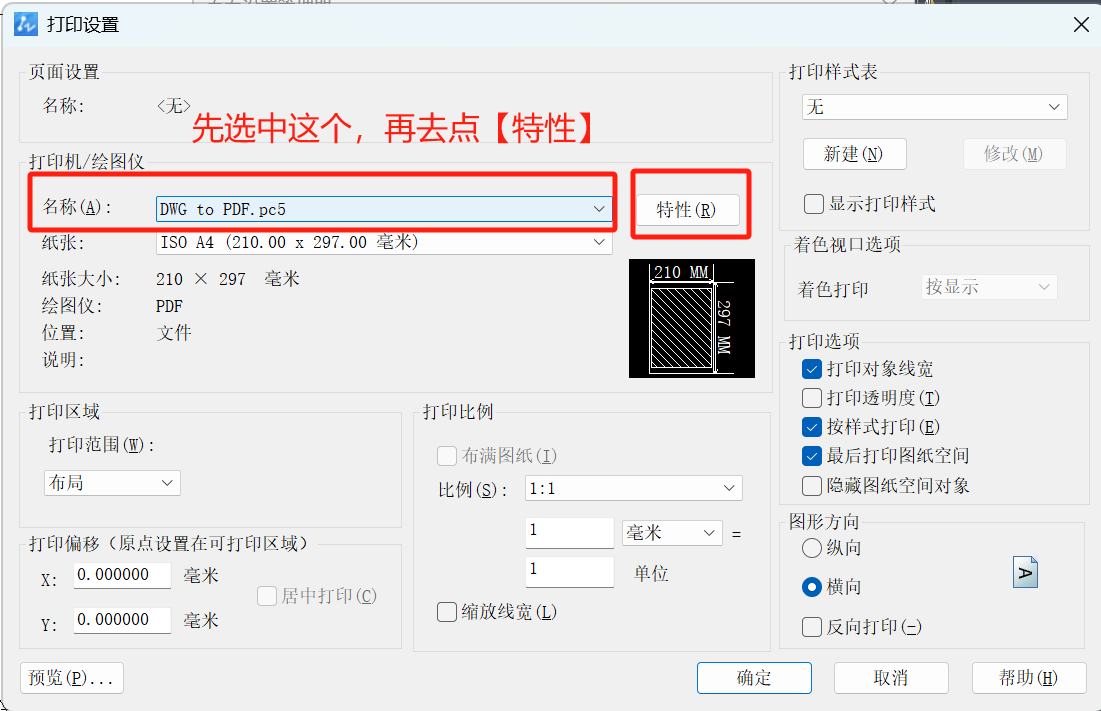

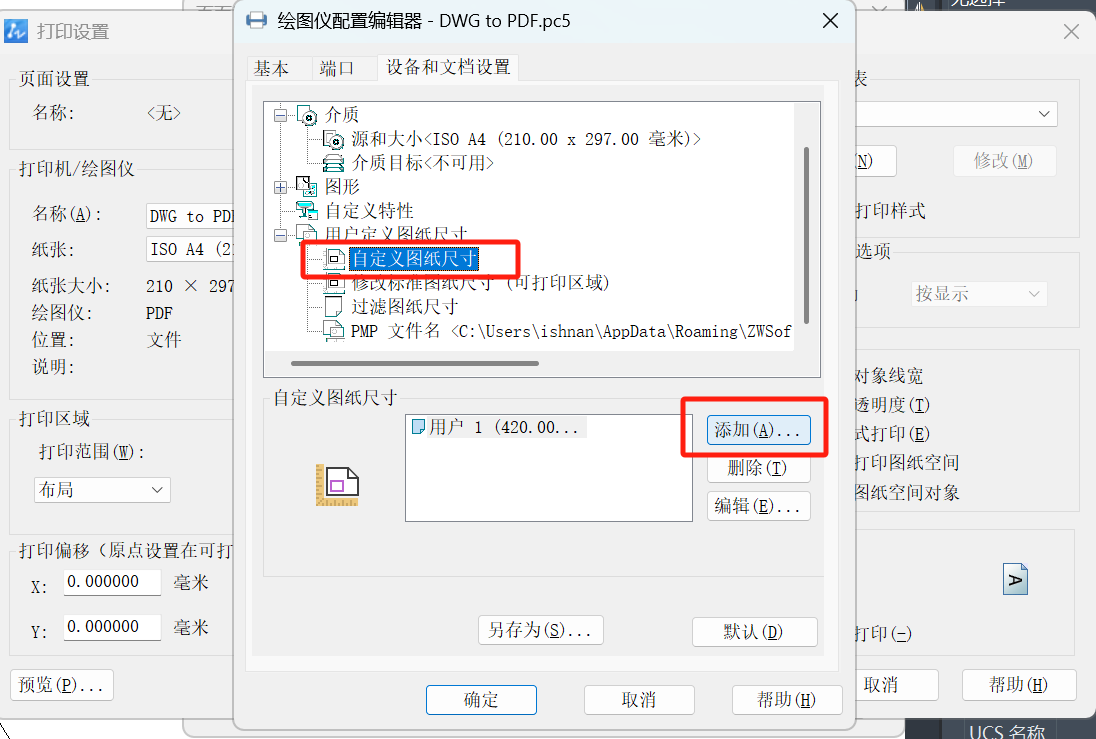

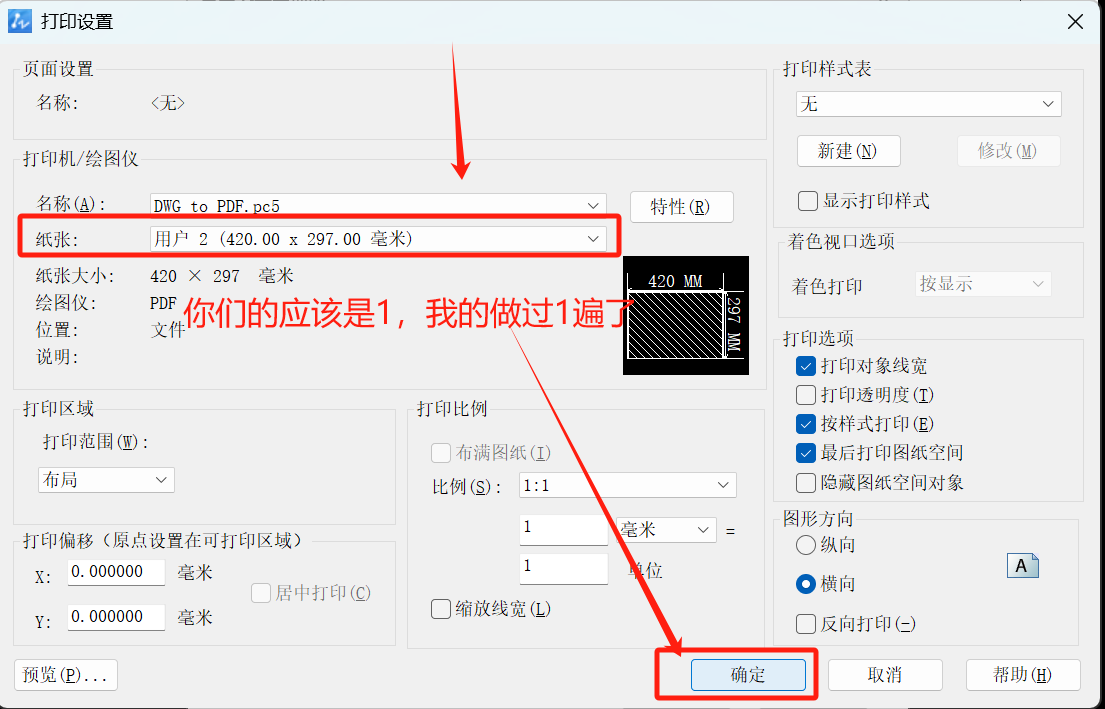

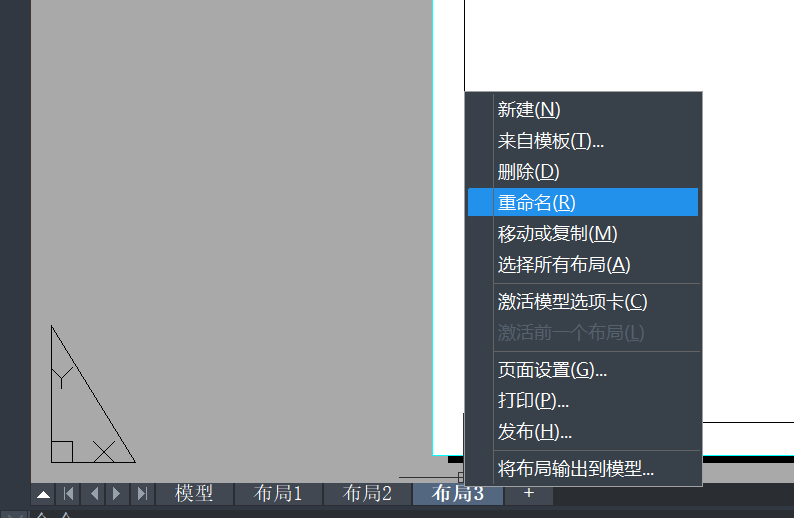

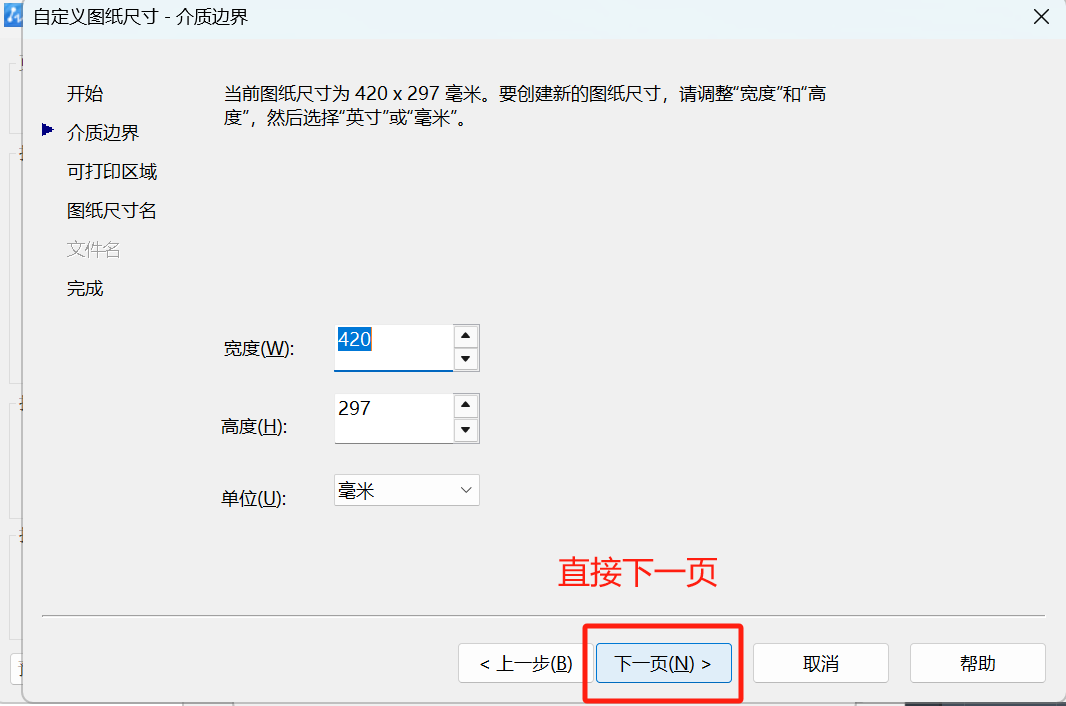

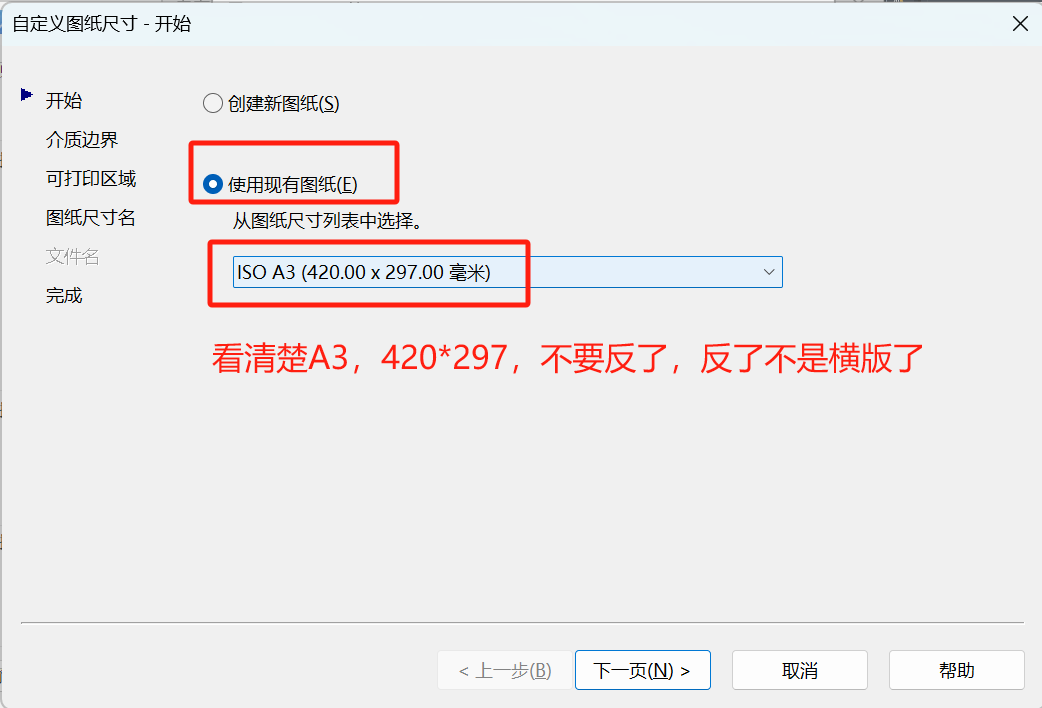

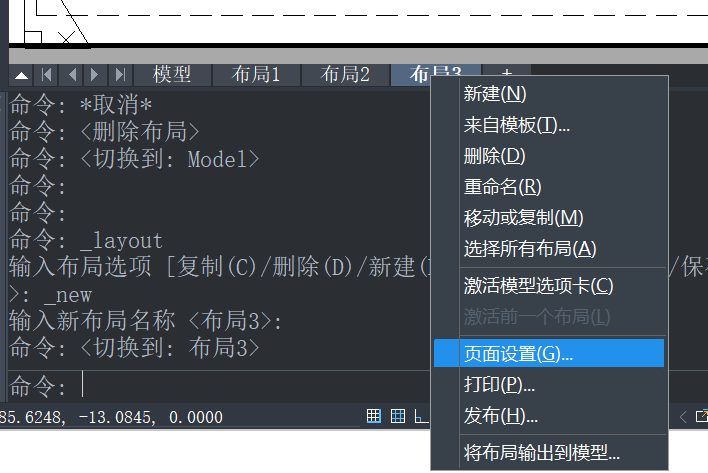

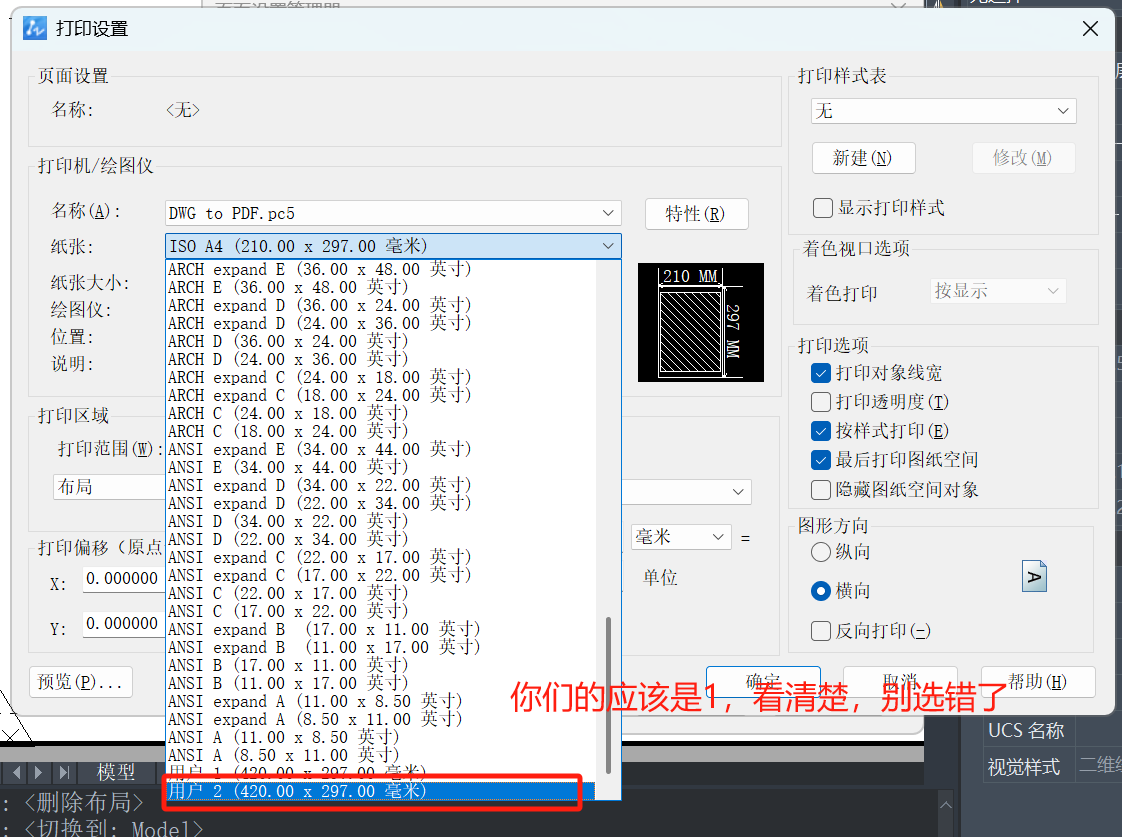

找到页面设置

确定结束
